10M04SCE144C8G现场可编程门阵列(FPGA)芯片现货库存
发布时间:2025-07-16 16:39:03 浏览:10

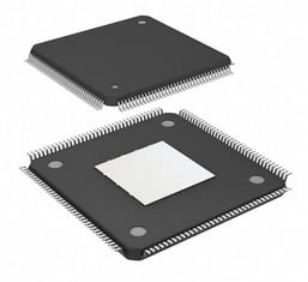

10M04SCE144C8G是Intel(原 Altera)MAX 10系列的一款现场可编程门阵列(FPGA),具备 4000 个逻辑块,选用 55nm 工艺技术,额定电压为 2.85V~3.465V,封装为 144 引脚 EQFP(或 LQFP 裸露焊盘),尺寸为 20mm×20mm,温度范围为 0°C~85°C(TJ),总 RAM 位数为 193,536,I/O 数为 101,安装形式为表面贴装型。10M04SCE144C8G为托盘封装,结果为有源(Active),满足 EAR99 出口管制分类。
核心参数
逻辑资源
l 逻辑器件(LE)数量:4,000 个
l 逻辑数组块(LAB)数量:250 个
l 内嵌式存储器容量:189kbit
I/O 与接口
l 输入/输出端数量:101 个
l 封装类型:144 引脚 EQFP(高性能四方扁平封装),兼容表面贴装(SMD/SMT)
性能与功耗
l 最大频率范围:450 MHz
l 工作电源电压:3 V / 3.3 V
l 非易失性配置存储器(无需外部 Flash)
环境适应性
l 温度范围:0°C 至 +85°C(商业级)
l 湿度敏感性:是(需防潮处理)
关键特性
集成度高:内置 ADC、温度传感器等模拟功能性,兼容 DDR3、LVDS、PCIe 等高速接口。
低功耗设计:适用于电源供电或能效敏感型应用(如工业传感器、便携式设备)。
快速启动:非易失性存储器实现瞬时上电配置,减少开机启动时间。
高可靠性:工业级温度范围选择(部分型号兼容 -40°C 至 +105°C)。
应用领域
工控自动化:电机控制系统、传感器信号处理、通信接口(如 Modbus 转 Ethernet)。
通讯产品:显示接口驱动(如 HDMI、MIPI)、数字音频处理、监控摄像头接口。
通讯设备:低功耗无线通讯(如 LoRa、Zigbee)、光模块控制、数据帧处理。
原型开发与测试:作为低成本、高灵活性的系统测试平台,促进技术迭代。
设计支持与工具
l 开发环境:Intel Quartus Prime 软件(兼容 Verilog/VHDL 设计、时序约束、功耗分析)。
l IP 核库:提供常用功能模块(如 FIFO、UART、SPI),减少开发周期。
l 硬件工具:MAX 10开发套件(含评估板、开发套件、测试工具)。
深圳市立维创展科技有限公司授权代理经销Intel-Altera FPGA,ALTERA品牌常备部分现货库存,欢迎来询。
