CHA1077A-98F/00低噪声放大器现货供应

发布时间：2025-06-24 16:33:56 浏览：11

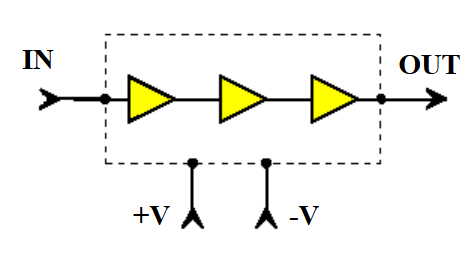

CHA1077A-98F/00是由United Monolithic Semiconductors（UMS）生产的一款W波段的单片三阶低噪声放大器（LNA），致力于射频和微波应用设计，具有良好的噪声性能和增益性能。CHA1077A-98F/00选用军工级工艺技术，温度范围-40℃至+85℃，具有良好的热稳定性和长期可靠性。针对需要替代传统OPA1612或AD797等运放的场景，CHA1077A-98F/00提供更为优化的射频性能解决方案。

性能参数

工作频率范围：76-77GHz。

小信号增益值：11-19dB（标称值15dB）。

相位噪声：4.5-6.5dB（标称值4.5dB）。

1dB增益值压缩输出功率：9dBm。

内部自偏置：所有有源器件都使用内部自偏置。

外部电阻可调式：通过外部电阻可通过更高的增益值或最小相位噪声

封装类型：QFN

应用领域：W波段低噪声放大器，应用于76-77GHz频率段。

CHA1077A-98F/00低噪声放大器现货供应

典型装配和偏置配置

最小相位噪声配置：不需要外部电阻，直接通过内部自偏置。

高增益配置：通过外部电阻（标称值2kΩ）调整初级的偏置点，以获得更好的增益值。

典型应用

毫米波通信：应用于毫米波频段的通讯系统

机载雷达：适合于雷达探测接收器前端

检测设备：在高频检测设备中作为信号放大模块

深圳市立维创展科技有限公司授权经销UMS微波，针对部分型号的UMS产品提供优质的现货产品库存，欢迎咨询。

引脚定义

引脚号	引脚名称	描述
4, 6, 7, 9	Ground	接地，建议不绑定，如需绑定请咨询更多信息
3	Ground（可选）	可选接地
5	OUT	射频输出端口
8	IN	射频输入端口
0	+V	正电源电压
1	-V1	第一级的负电源电压
2	-V23	第二和第三级的负电源电压
