101040013 /101040013K定向耦合器KRYTAR

发布时间：2025-06-11 16:31:27     浏览：286

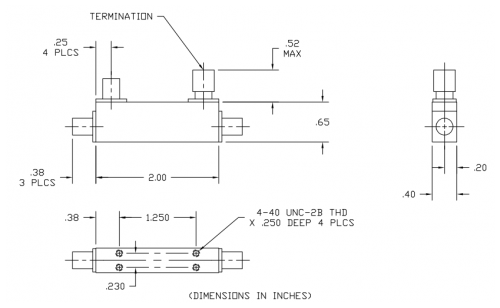

KRYTAR耦合器101040013/101040013K增强了多用途带状线设计的选择，其采用单一化、紧凑便携封装，在1.0至40.0GHz超宽频工作频段具备优异耦合性能。性能上，标称耦合（相较于输出）13dB且波动±1.0dB，频率灵敏度±1.2dB；1 - 20GHz插入损耗（含耦合功率）＜1.1dB，20 - 40GHz＜1.8dB；1 - 20GHz方向性＞14dB，20 - 40GHz＞10dB；1 - 20GHz最高VSWR（任意端口）1.5，20 - 40GHz为1.7；额定输入功率均值20W、最高3kW。配备行业标准2.4mm母头连接器，封装规格2.0×0.40×0.65英寸，重1.3oz，操作温度-54°至+85°C，是超宽带高性能的首选。

101040013 /101040013K定向耦合器KRYTAR

规格

最低频率（GHz）：1

最高频率（GHz）：40

标称联轴器：13 ±1.0

频率灵敏度（dB）：±1.20

插入损耗（dB Max）：1-20 GHz，1.1；20-40 GHz，1.80

方向性（dB Min）：1-20 GHz，14；20-40 GHz，10

VSWR（最高值）：1-20 GHz，1.5；20-40 GHz，1.70

额定功率（W）：20

101040013 标准连接器（母头）：2.4 mm

101040013K标准连接器（母头）：2.92 mm

深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
