​LTM4640 20VIN，20A降压直流到直流µ模块稳压器

发布时间：2025-06-03 16:34:03     浏览：28

LTM4640 是一款由LINEAR公司生产的高性能、高集成度的20A降压型 DC-DC µModule®（微模块）电源调节器。，采用6.25mm×6.25mm×5.07mm的BGA封装。该封装包括开关控制器、功率MOSFET、电感器和支持组件。LTM4640的输入电压范围为3.1V至20V，支持由单个外部电阻器设置的0.6V至3.3V的输出电压范围。其高效设计可提供高达20A的连续输出电流。只需要大容量输入和输出电容器。

LTM4640支持可选的不连续导通模式（DCM）操作和输出电压跟踪，用于电源轨排序。其高开关频率和可控导通时间谷电流模式架构能够对线路和负载变化做出非常快速的瞬态响应，而不会牺牲稳定性。故障保护功能包括过压和过热保护。

LTM4640提供符合RoHS标准的端子表面处理。

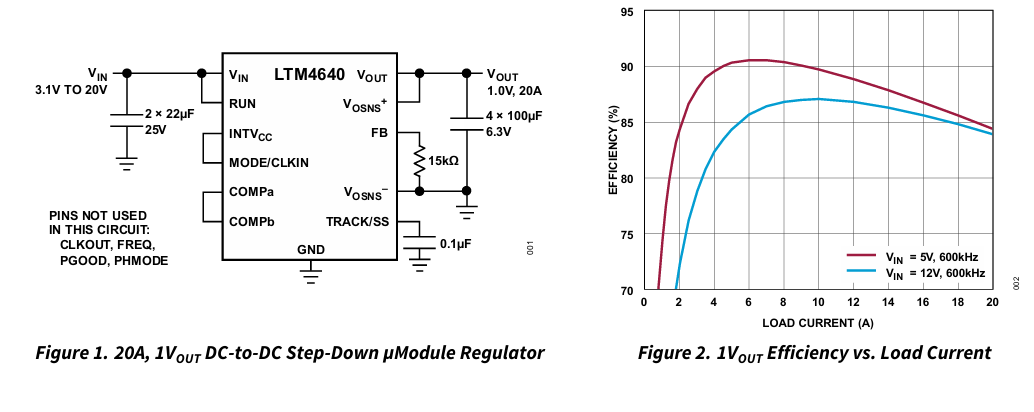

LTM4640 20VIN，20A降压直流到直流µ模块稳压器

特征

<1cm2（单面PCB）或0.5cm2（双面PCB）的完整解决方案

宽输入电压范围：3.1V至20V

0.6V至3.3V输出电压

高达20A直流输出电流

最大总直流输出电压误差±1.5%

差分遥感放大器

快速瞬态响应

外部频率同步

多相并联均流，最高支持4×LTM4640s

电源良好指示灯

过电压和过热保护

49-引脚，6.25mm×6.25mm×5.07mm，BGA封装

引脚与LTM4626、LTM4638和LTM4657兼容

应用

电信、数据通信、网络和工业设备

医疗诊断设备

数据存储机架单元和卡

测试和调试系统

LINEAR公司是模拟电路领域历史悠久的国际品牌，LINEAR电源的µModule芯片式电源模块产品，广泛应用于工业与军工市场。LINEAR于2016年被ADI收购。深圳市立维创展科技是ADI \ Linear 的代理商，以代理分销库存现货ADI \ Linear为产品优势，可提供当日发货服务，欢迎咨询。
