OK-xA3系列超低相位噪声表面贴装TCXO
发布时间：2025-05-23 16:35:31 浏览：55
OK-xA3系列超低相位噪声表面贴装TCXO（温度补偿晶体振荡器）是一款针对高精度时钟需求设计的元器件，OK-xA3系列超低相位噪声表面贴装TCXO凭借其卓越的频谱纯度、温度稳定性和小型化设计，成为高精度时钟需求的理想选择。在5G、卫星导航、雷达等高端应用中，其性能优势可明显提升系统整体性能。
技术规格
频率范围：30 MHz至1 GHz，能够满足多种高频应用场景的需求。
工作电压：3.3V，适用于低功耗设计。
工作温度范围：-40°C至+85°C，具有良好的温度适应性。
输出类型：支持CMOS、正弦波、差分PECL或LVDS等多种输出类型，能够适配不同的电路设计需求。
封装形式：采用基于FR4的小型表面贴装封装，尺寸为25 mm × 22 mm，具有7个引脚，适合紧凑型设备。
性能优势

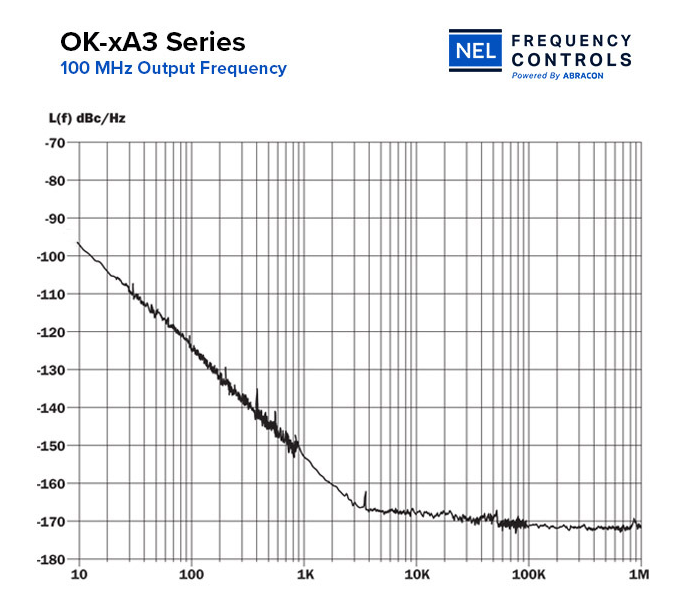

1. 超低相位噪声
相位噪声是衡量振荡器频谱纯度的关键指标，直接影响系统的误码率、信号解析度和定位精度。OK-xA3系列通过优化晶体谐振器设计、低噪声放大电路及温度补偿算法，实现了相位噪声的显著降低，尤其在中高频段（如10MHz~1GHz）表现优异，可满足5G通信、卫星导航等对时钟信号纯净度要求极高的场景。
2. 高精度温度补偿
采用先进的数字温度补偿技术（如ADTC或MCXO），能够在-40°C至+85°C的宽温范围内将频率稳定性控制在±0.5ppm以内，确保时钟信号在极端温度环境下仍能保持高精度，适用于车载电子、工业控制等环境多变的场景。
3. 紧凑表面贴装设计
封装尺寸通常为2.0mm×1.6mm或更小，适合高密度PCB布局，满足便携式设备（如无人机、手持终端）对小型化的需求。
应用场景
通信设备：如5G基站、光模块等，能够提供稳定的射频参考时钟，降低误码率。
工业自动化：在PLC、伺服系统等设备中，确保通信与控制的实时性和精确性。
测试与测量设备：为高速ADC/DAC采样提供低抖动参考信号，提升系统信噪比与分辨率。
卫星导航：如车载导航、无人机定位等，维持高精度授时。
深圳市立维创展科技有限公司授权代理销售NEL Frequency Controls产品，主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件产品，以其绝佳的精度和相噪特性，倍受全球高端客户认可，目前广泛应用于航天航空、卫星通信、遥感遥测等场合。欢迎咨询。
Series | Package | Frequency
Range | Tightest
Stability | Widest
Temp Range | Supply
Voltage | Output | PN Grade | dBc/Hz
@10Hz | dBc/Hz
@100Hz | dBc/Hz
@1kHz | dBc/Hz
@10kHz |
OK-xA3 | 25x22 7-SMD | 30 MHz – 1 GHz | 0.28ppm | -40°C ~ 85°C | 3.3V or 5V | CMOS, (LV)PECL,
LVDS, or Sine Wave |
| -80 | -110 | -140 | -155 |
