​Leadway测试级铠装精密稳相毫米波线缆（110GHz）

发布时间：2025-05-16 16:33:14     浏览：89

Leadway测试级铠装精密稳相毫米波线缆是一种专为高频测试应用设计的高性能射频传输线，工作频率可达110GHz。Leadway测试级铠装精密稳相毫米波线缆采用特殊铠装结构和精密稳相技术，适用于严苛的测试环境和精密测量需求。

产品参数

工作频率：DC-110GHz。

连接器：两端连接器、公母头可选。

线缆类型：可选柔性或铠装等。

标准线缆长度：1m、0.5m。

特性阻抗：50Ω。

驻波比：最大1.4。

幅度稳定性：<±0.2dB。

相位稳定性：<±7.0度。

衰减：10.0dB/M@110GHz。

传播速度：80%。

最小弯曲半径：20mm。

连接器尺寸：1.0mm。

工作温度：-55℃~+125℃。

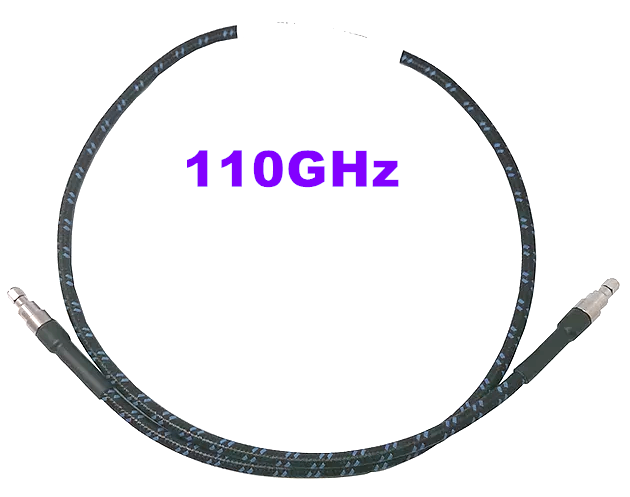

Leadway测试级铠装精密稳相毫米波线缆

性能优势

l 超高频覆盖与电气稳定性：支持高达110GHz的频宽，电压驻波比（VSWR）接近理想值1，确保信号传输的低回波损耗与高精度。在温度波动（-55℃至125℃）及弯折条件下，相位幅度稳定性误差低于行业平均水平50%，满足芯片封装、D2OE互连等场景的严苛需求。

l 铠装结构与长寿命设计：采用多层内铠装结构，耐压达44.6kgf/cm²，最小弯曲半径仅10.2mm，可承受10万次以上弯折循环。独特的抗扭结设计，避免高频测试中因物理形变导致的信号漂移问题。

l 低插损与热真空适应性：通过低损耗PTFE介质与高精度连接器工艺，插损较传统电缆降低30%，适用于真空环境下的航天器组件测试，如卫星载荷验证与电子战系统校准。

应用场景

l 5G/6G通信测试：用于毫米波频段的基站测试、终端设备性能验证等场景。

l 航空航天与国防：满足雷达系统、卫星通信设备的高频测试需求，支持极端环境下的可靠运行。

l 科研与实验室测试：适用于矢量网络分析仪（VNA）、频谱分析仪等精密仪器的信号传输，保障测试结果的准确性。

l 工业自动化与智能制造：支持毫米波传感器、工业雷达等设备的测试与校准，推动工业4.0应用发展。

Leadway测试级铠装精密稳相毫米波线缆采用PAM4调制兼容设计，通过CEI-224G标准预测试，并获ISO 9001及军工级环境适应性认证。其专利温补结构可在极端温差下保持相位漂移＜0.5°/m，显著提升量产测试效率。

深圳市立维创展科技有限公司提供自主生产的高可靠性金属密封端子，部分完全替代美国品牌Thunderline-Z，助力企业缩短研发周期，降低长期维护成本，欢迎咨询。
