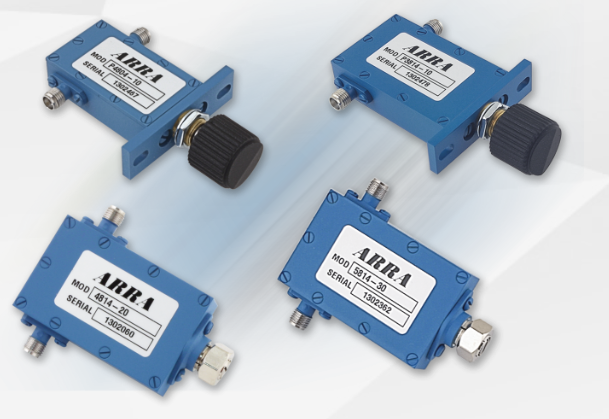

​4-5804-10微型连续可变衰减器

发布时间：2025-05-15 16:22:14     浏览：80

4-5804-10微型连续可变衰减器属ARRA品牌精密射频元件，ARRA为美国知名微波元件制造商，其微型连续可变衰减器系列以高精度、高稳定性及宽频带特性著称，广泛应用于射频测试、通信调试、电子对抗与雷达等领域。作为ARRA高性能器件，4-5804-10凭借紧凑设计、宽频带与可调特性，成为通信设备信号调控核心组件。

核心参数

频率范围：3.6-4.3GHz。

衰减范围：0-10 dB连续可调。

驻波比（VSWR）：≤1.50。

插入损耗：≤0.5 dB（典型值）。

功率容量：平均功率5 W，峰值功率3 kW。

连接器类型：SMA母头（SMA Female）。

4-5804-10

技术特性

1.精密机械结构

l 采用高精度旋钮或步进电机驱动，实现衰减量的无级调节，重复性误差＜±0.2 dB。

l 内部衰减片为薄膜金属镀膜工艺，温度稳定性优异（-55°C至+85°C）。

2.材料与工艺

l 主体材质为航空铝材，表面阳极氧化处理，耐腐蚀且轻量化。

l 连接器采用不锈钢材质，确保高频信号传输的稳定性。

3.可靠性设计

l 符合MIL-STD-202标准，通过振动、冲击、高低温循环等环境测试。

l 平均无故障时间（MTBF）＞100,000小时，适合长期连续工作。

应用场景

1.射频测试与测量

l 用于信号源、频谱分析仪、网络分析仪等设备的输出功率校准。

l 典型案例：在5G基站测试中，模拟不同距离下的信号衰减。

2.通信系统调试

l 调整发射机与接收机之间的功率平衡，优化链路预算。

l 例如：卫星通信地面站中，补偿上行链路损耗。

3.电子对抗与雷达

l 在雷达系统中模拟目标回波强度，测试接收机灵敏度。

l 支持脉冲信号的动态衰减，满足雷达波形要求。

4.科研与教育

l 高校实验室用于微波电路教学，演示衰减器对信号的影响。

l 研究机构测试新型材料的高频特性。

深圳市立维创展科技有限公司授权代理销售ARRA微波，产品原厂原装，价格优势，部分型号备有库存，欢迎咨询。



频率范围 （GHz）

衰减范围 （dB）

VSWR

（最大值）

插入损耗
（Max dB）

标准外形尺寸

型号*

3.6-4.3

10

1.5

0.5

2191

4-5804-10

20

1.5

0.5

2191

4-5804-20

30

1.5

0.5

3651

4-5814-30
