​ADC采样率与信号频率：关键概念与设计要点

发布时间：2025-05-12 16:38:36     浏览：26

在模数转换器(ADC)的设计与应用中，采样率与信号频率的关系是影响系统性能的核心因素。采样率是指ADC对模拟输入进行采样的速度，通常由外部时钟或内部锁相环(PLL)提供。现代高速ADC常采用JESD204B标准接口，采样率可达数GHz，但实际数据速率往往需要通过抽取或内插技术进行调整。

采样率与奈奎斯特准则
根据奈奎斯特采样定理，ADC采样率必须至少是信号最高频率的两倍。但在实际工程中，推荐采样率为信号带宽的2.5倍以上，以避免频谱混叠。例如，对于300MHz带宽的信号，理想采样率应不低于750MSPS。

频率规划的重要性
合理的频率规划可以避免信号谐波与采样镜像的重叠。通过调整采样率，可以移动频谱中杂散的相对位置。例如，当4GSPS采样的ADC出现谐波重叠时，将采样率提高到5.5GSPS可能完全消除重叠，显著改善系统性能。

分辨率与采样率的权衡
ADC的分辨率(位数)直接影响采样率上限。高分辨率ADC需要更长的建立时间(Settling time)来确保信号稳定在1/2LSB范围内。12位ADC的建立时间通常是时间常数的8.4倍，这限制了其最高采样率。因此，在需要高采样率的应用中，可能需要适当降低分辨率要求。

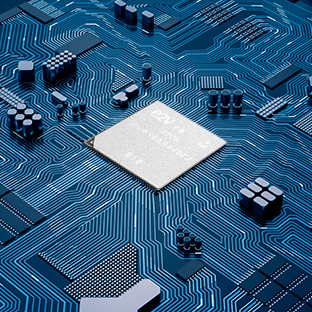

模数转换器

带宽与采样保持电路
ADC的带宽(Full Power Bandwidth)主要由采样保持电路中的RC特性决定。例如，2.5GSPS的12位ADC需要约6.62GHz的带宽。采样保持电路的工作模式(采样/保持)及其瞬态响应(Acquisition time, Settling time等)共同决定了ADC的实际带宽能力。

抽取与内插技术
现代ADC/DAC常采用数字下变频(DDC)和数字上变频(DUC)技术。抽取通过降低数据速率来减轻系统负担，例如1GSPS采样率在抽取因子为4时可输出250MSPS数据。内插则用于提高有效采样率，通过在采样点间插入零值并滤波实现。这些技术使系统能在保持高采样率的同时，降低对数字接口的速度要求。

实际应用建议

l 对于射频中频接收等高频应用，优先关注ADC带宽指标

l 对于传感器信号采集，重点考虑采样率与信号带宽的关系

l 使用频率规划工具优化采样率选择，避免谐波干扰

l 在高速系统中，考虑采用JESD204B接口和抽取/内插技术平衡性能与复杂度

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V模数转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。
