​D-436-36如何压接？

发布时间：2025-05-06 16:36:13     浏览：671

D-436-36是TE Connectivity旗下Raychem品牌制造的一款性能卓越防浸入压接接头，广泛应用于接线端子压接、并线连接、机械设备线缆安装等领域，特别适合对密封性和耐超高温要求高的项目。

产品优势

防浸入设计：具有卓越的耐液体性能，可避免液压油、航空燃料和润滑液等液体渗透。

环境密封性：D-436-36提供应力消除和环境密封性，避免化学和电化学反应。

军工用规格：满足 MIL-S-81824/1 规范。

技术规格

适用线径：26-20 AWG，线径范围在 0.15-0.61 mm²。

绝缘材料：辐照交联聚偏二氟乙烯（PVDF），透明化。

压接套管：镀铜材质，压接方式。

规格：长度 38.1 mm。

温度范围：-65°C 至 +150°C。

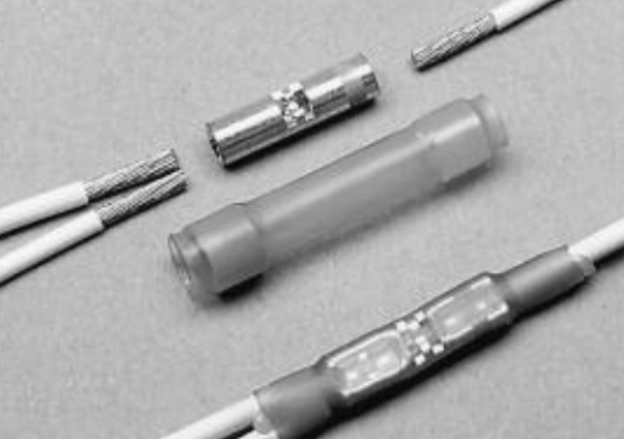

D-436-36

压接工具

需要使用专业的压接工具，例如TE Connectivity所提供的型号为 444-5693 的压接工具。

此外，还需加热工具和反射器配件来实现热缩管的收缩。

压接步骤

准备电缆线：将两根需要相连接电缆线剥去电缆护套，露出导线部分。

插入电缆线：将电缆线插入 D-436-36 接头的压接套管中，确保电缆的导线部分完全插入到压接套管的锯齿区域。

压接操作：使用压接工具对压接套管实现压接，确保压接稳固。压接套管选用铜合金材质，具备锯齿状结构，能够提供优质的电气连接和机械强度。

热缩密封性：压接完成后，使用加热工具对热缩管进行加热，使其收缩并紧密连接在压接套管和电线绝缘层上，形成密封性环境。

压接特性

密封性能：压接套管与热缩管配合，可避免液体（如液压油、航空燃料和润滑液）渗透，提供优异的环境密封性能。

安全可靠性：D-436-36满足 MIL-S-81824/1 规范，适用于极端环境，具备长期稳定性和高可靠性

深圳市立维创展科技目前有现货D-436-36可供调配，能快速响应客户订单需求。

深圳市立维创展科技作为Raychem瑞侃代理商，提供Raychem瑞侃热缩管、电缆线缆、防波套、模缩套、压接头、多芯电缆导线、焊锡环，并具备国内外优势渠道、价格优势，欢迎咨询。
