MUN12AD01-SG替代ADP2388,ADP2389,TPSM82901,TPS82150,LMZ21701,LMZ12001
发布时间：2025-04-30 16:39:27 浏览：191

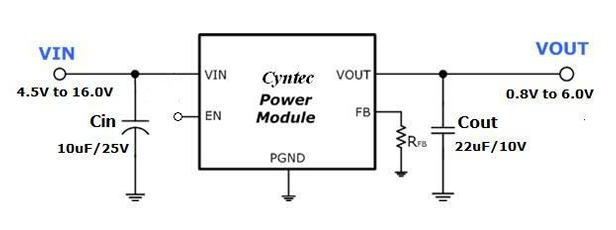

MUN12AD01-SG是Cyntec推出的一款非隔离型DC-DC转换器，凭借其高集成度、宽输入电压范围和紧凑封装，为工程师提供了灵活、经济的替代方案，尤其适合空间受限且追求高效能的工业、消费类电子产品。其兼容性和成本优势，助力加速产品开发并降低BOM成本。
成为替代ADP2388,ADP2389,TPSM82901,TPS82150,LMZ21701,LMZ12001电源模块的理想选择。
参数对比
参数 | MUN12AD01-SG | TPSM82901 | TPS82150 | LMZ21701 | LMZ12001 | ADP2388 | ADP2389 |
制造商 | Cyntec | TI | TI | TI | TI | ADI | ADI |
最大输出电流 | 1A | 1A | 1A | 1A | 1A | 1A | 1A |
输入电压范围 | 4.5V - 16V | 3V - 17V | 3V - 17V | 3V - 17V | 4.5V - 20V | 4.5V - 18V | 4.5V - 18V |
输出电压范围 | 0.8V - 6V | 0.4V - 5.5V | 0.9V - 6V | 0.9V - 6V | 0.8V - 6V | 0.8V - 5.5V | 0.8V - 5.5V |
封装尺寸 | 3.9mm × 2.6mm × 1.7mm | 3.0mm × 2.8mm × 1.6mm | 3.0mm × 2.8mm × 1.5mm | 3.5mm × 3.5mm × 1.75mm | 10.16mm × 13.77mm × 4.57mm | 3.2mm × 3.2mm | 3.2mm × 3.2mm |
工作温度范围 | -40°C to 85°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C |
开关频率 | 1.5MHz | 1MHz | 1MHz | 1MHz | 1MHz | 1.5MHz | 1.5MHz |
替代优势
成本优势：MUN12AD01-SG 的单价相比被替代模块有显著降低，且无需支付 TI 的 NRE 费用。批量采购时，整体 BOM 成本可压缩 15% 以上。
供应链优势：Cyntec 的交货周期稳定在 4-8 周，部分型号可现货供应，相比 ADI 和 TI 的交货周期大幅缩短。
性能优势：
集成优势：MUN12AD01-SG 集成了 MOSFET 和补偿电路，减少了外围元件数量，简化了设计。
替代注意事项
输入电压范围：MUN12AD01-SG 的输入电压范围为 4.5V - 16V，如果应用中输入电压低于 4.5V，可能需要搭配 LDO 或选择其他型号（如 MUN3CAD03-SEC）。
温度范围：MUN12AD01-SG 的工作温度范围为 -40°C 至 85°C，相比 ADI 和 TI 的模块（-40°C 至 125°C），在高温应用中可能需要额外的散热设计。
封装适配：MUN12AD01-SG 的封装尺寸为 3.9mm × 2.6mm × 1.7mm，与被替代的模块略有不同，需要确认 PCB 布局是否兼容。
深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。
