AE-x3A2系列SINEWAVE高频压控晶体振荡器（VCXO）

发布时间：2025-03-24 15:47:48     浏览：142


AE-x3A2系列SINEWAVE高频压控晶体振荡器（VCXO）是一款高性能产品，配备CMOS/LVCMOS输出特性。其亮点在于出色的低相位噪声表现、卓越的高频率稳定性以及宽泛的频率覆盖范围，完全能够适应复杂多变的电子系统需求。凭借这些杰出的性能特点和广泛的适用性，AE-x3A2系列SINEWAVE高频VCXO在通信、雷达探测以及测试测量等多个关键领域展现出了显著的优势。

AE-x3A2系列压控晶体振荡器

技术规格

电气参数：

标称频率：12MHz~250MHz。

供电电压：3.3V或5.0V。

工作电流：在3.3V供电、100MHz频率下，无负载时为60~160mA。

输出逻辑类型：正弦波，内部AC耦合，负载为45~55Ω。

谐波失真：-25dBc。

输出功率：在50Ω负载、5V供电下为7~10dBm；在3.3V供电下为5~7dBm。

抖动：12kHz~20MHz积分RMS抖动为0.1~0.15ps；100Hz~80kHz积分RMS抖动为0.5ps；50kHz~80MHz积分RMS抖动为0.2ps。

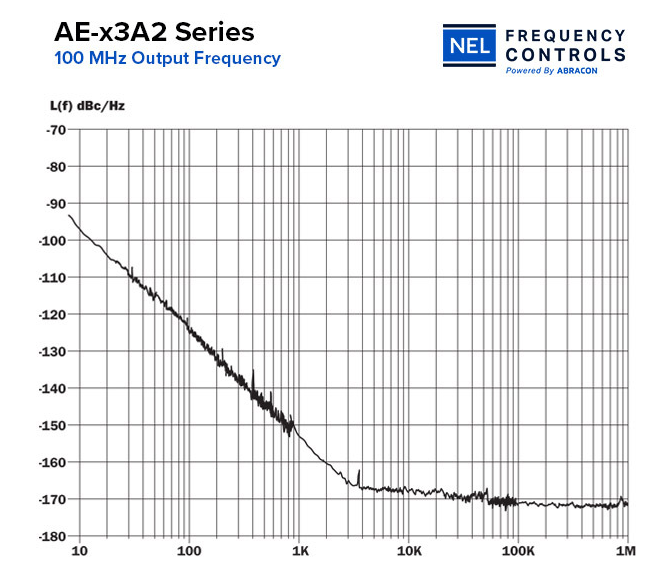

相位噪声：在100MHz、3.3V供电、32ppm APR下，@10Hz为-85dBc/Hz，@100Hz为-115dBc/Hz，@1kHz为-145dBc/Hz，@10kHz为-168dBc/Hz，@100kHz为-171dBc/Hz，@>1MHz为-172dBc/Hz。

频率稳定性：通常不单独指定，APR已包含稳定性。

控制电压范围：0V~Vcc。

绝对调谐范围：10ppm、20ppm、32ppm、50ppm、100ppm等。

输入阻抗：在Fmod<100kHz时为50kΩ。

调制带宽：在Vc=Vcc/2时，-3dB带宽为20kHz。

机械参数：

尺寸：17.4×14.38×6.38mm。

封装类型：8引脚SMD封装。

工作温度范围：

根据型号不同，有0~50℃、0~70℃、-20~70℃、-40~85℃等不同温度范围可供选择。

AE-X3A2XX-X的型号命名规则如下：

AE-X3A2：表示该系列。

XX：表示工作电压和温度范围等参数。

X：表示绝对调谐范围。

FREQ：表示频率。

深圳市立维创展科技有限公司授权代理销售NEL Frequency Controls产品，主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件产品，以其绝佳的精度和相噪特性，倍受全球高端客户认可，目前广泛应用于航天航空、卫星通信、遥感遥测等场合。欢迎咨询。



Series

Package

Frequency
Range

Voltage

Output

Widest
Temp Range

Absolute
Pull Range

Phase Jitter

AE-x3A2

17x14 8-SMD

12-250 MHz

3.3V, or 5V

Sine Wave

-40°C ~ 85°C

10ppm to
100ppm options

0.15ps
