ULTRA101540010高性能定向耦合器KRYTAR

发布时间：2024-10-14 09:10:27     浏览：366

　　KRYTAR的ULTRA+高性能定向耦合器系列中的ULTRA101540010型号是一款专为高性能系统应用设计的先进设备。该耦合器在1.5至40.0 GHz的超宽带频率范围内(涵盖L-到Ka-Bands)展现出卓越的耦合能力，采用单一、紧凑且轻便的封装设计。

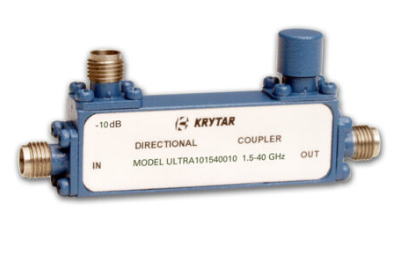

ULTRA101540010高性能定向耦合器KRYTAR

　　ULTRA101540010型定向耦合器的主要特点和性能指标包括：

　　频率范围：1.5至40.0 GHz

　　标称耦合：10 dB ± 0.5 dB

　　频率灵敏度：±1.2 dB

　　插入损耗：<1.29 dB(不包括耦合功率)和<1.75 dB(包括耦合功率)

　　方向性：>10 dB

　　VSWR：最大1.6(主线)和1.7(任何端口)

　　输入额定功率：平均20 W，峰值3 kW

　　连接器类型：2.4 mm 母头

　　尺寸：2.0英寸(长)x 0.40英寸(宽)x 0.65英寸(高)

　　重量：1.3盎司

　　工作温度：-54°C至+85°C

　　该耦合器特别适用于需要外部调平、精确监测、信号混合或扫频传输和反射测量的系统应用。它为多种超宽带应用提供了出色的解决方案，包括电子战(EW)、毫米波、5G NR、Wi-Fi 6和Wi-Fi 6E、卫星通信、雷达、MIMO无线电链路、信号监测和测量、天线波束成形以及EMC测试环境。此外，ULTRA+定向耦合器还可以定制以满足特定的军用规格。

深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
