ATN3580-03固定衰减器skyworks现货
发布时间：2024-10-12 08:54:53 浏览：11043

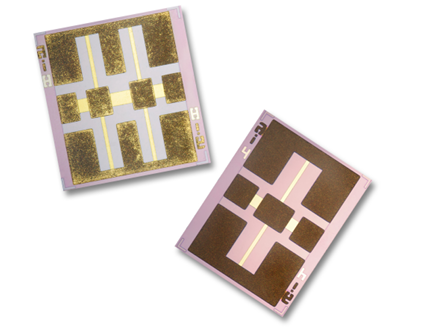

Skyworks 的 ATN3580-03 系列固定衰减器芯片采用高电阻率硅芯片上的薄膜电阻器技术，提供精确的衰减、高平坦度和高达 40 GHz
的卓越回波损耗性能。
核心特性：
薄膜技术：在高电阻率硅芯片上集成薄膜电阻器，提供更好的功率处理能力。
平衡 TEE 结构：使用平衡的 TEE 电阻结构确保宽带宽性能。
DC 衰减：所有衰减器芯片都指定了直流(DC)衰减。
频率范围：衰减器设计满足从 0.1 GHz 到 40 GHz 的频率范围内的性能要求。
技术规格：
标称衰减：提供 1–10、12、15、20、30 和 40 dB 的衰减选项。
衰减容差：±0.25 dB。
衰减平坦度：
0.1-12 GHz：0.2 dB
0.1-26.5 GHz：0.4 dB
0.1-40 GHz：0.6 dB
回波损耗：
0.1-12 GHz：23 dB
0.1-26.5 GHz：18 dB
0.1-40 GHz：15 dB
回波损耗：大于 16 dB，直至 40 GHz。
功率处理：高达 1 W 的连续波(CW)功率处理能力。
应用优势：
高频率性能：设计满足高达 40 GHz 的频率要求，适用于高频应用。
高回波损耗：确保信号的高保真传输。
精确衰减：提供精确的衰减值和容差，满足精确控制信号强度的需求。
耐用性：薄膜硅芯片结构坚固耐用，适合长期稳定运行。
型号：
| Attenuator Fatness |
|
NominalAttenuation
(dB) | DCTolerance
(dB) | 0.1 to 12 GHz
(dB) | 0.1 to 26.5 GHz
(dB) | 0.1 to40 GHz
(dB) | Outline Drawing | Part Number |
| 1 | ±0.15 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-01 |
| 2 | ±0.15 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-02 |
| 3 | ±0.25 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-03 |
| 4 | ±0.25 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-04 |
| 5 | ±0.25 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-05 |
| 6 | ±0.25 | ±02 | ±0.30 | ±0.50 | 518-060 | ATN3580-06 |
| 7 | ±0.25 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-07 |
| 8 | ±0.35 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-08 |
| 9 | ±0.35 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-09 |
| 10 | ±0.35 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-10 |
| 12 | ±0.50 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-12 |
| 15 | ±0.50 | +02 | ±0.30 | ±0.50 | 518-060 | ATN3580-15 |
| 20 | ±1.10 | ±0.5 | ±1.0 | ±2.0 | 518-060 | ATN3580-20 |
| 30 | ±1.60 | ±0.5 | ±1.0 | ±2.0 | 518-060 | ATN3580-30 |
| 40 | ±1.60 | ±0.5 | ±1.0 | ±2.0 | 518-060 | ATN3580-40 |
