ATN3580-20固定衰减器SKYWORKS现货

发布时间：2024-10-10 08:57:02 浏览：4694

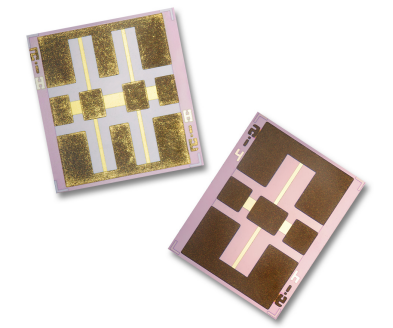

　　ATN3580-20固定衰减器是由Skyworks公司生产的一款高性能衰减器芯片。该系列衰减器采用了高电阻率硅芯片上的薄膜电阻器集成技术，这使得它能够提供精确的衰减效果、紧密的平坦度以及高达40 GHz的高回波损耗。其设计中采用了平衡TEE电阻结构，确保了宽带宽的性能表现。


　　与传统的厚膜印刷衰减器相比，ATN3580系列利用薄膜技术显著提高了功率处理能力，最高可达1瓦连续波(CW)功率。所有ATN3580衰减器芯片在直流条件下都有指定的衰减值，并且通过晶圆探针样品在40 GHz频率下进行测试，以确保满足平整度规格。

　　该衰减器的特点包括：

　　额定平坦响应至40 GHz

　　回波损耗> 16 dB 至 40 GHz

　　提供 1–10、12、15、20、30 和 40 dB

　　功率处理能力高达 1 W CW

　　坚固耐用的薄膜硅芯片

型号参数：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
