50W同轴N型端接器ATM Microwave

发布时间：2024-10-08 09:15:58 浏览：5349

　　ATM Microwave 提供的50W同轴N型端接器系列，以其广泛的频率范围和优异的性能参数，在射频和微波应用中表现出色。以下是该系列端接器的详细介绍：

　　频率范围及驻波比：

　　T5025型W：

　　频率范围：DC至8GHz

　　驻波比：1.25:1

　　T5026型W：

　　频率范围：DC至12GHz

　　驻波比：

　　DC-4 GHz: 1.25:1

　　4-8 GHz: 1.30:1

　　8-12 GHz: 1.30:1

　　T5027型W：

　　频率范围：DC至18GHz

　　驻波比：

　　DC-2.9 GHz: 1.12:1

　　2.9-6 GHz: 1.25:1

　　6-12.4 GHz: 1.45:1

　　12.4-18 GHz: 1.45:1

　　T5027A系列W：

　　频率范围：DC至18GHz

　　驻波比：

　　WDC-6.6 GHz: 1.13:1

　　6.6-12.4 GHz: 1.35:1

　　12.4-18 GHz: 1.45:1

　　选项：

　　镀镍选项W：

　　在型号中添加“C”以表示镀镍版本。

　　例如：T5027变为T5027-C

　　马蹄铁接器选项W：

　　在型号中添加“F”以表示马蹄铁接器版本。

　　例如：T5027变为T5027F

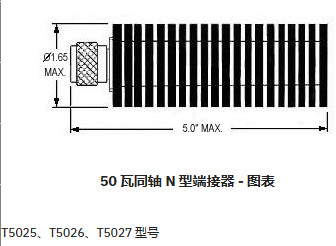

　　外形尺寸：

　　连接器的最大直径为1.65英寸(约42毫米)。

　　连接器的最大长度为5.0英寸(约127毫米)。

　　这些端接器的设计考虑了高频率下的性能稳定性，通过提供不同的驻波比参数，确保在不同频率范围内的信号传输效率。此外，通过提供镀镍和马蹄铁接器选项，用户可以根据具体应用需求选择最合适的型号。

ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
