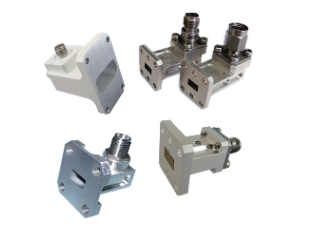

RF-Labs波导到同轴转接器1.2-46GHz

发布时间：2024-09-29 09:15:15 浏览：5182

　　RF-Labs波导到同轴转接器是一种关键的功能件，广泛应用于各种高频通信和雷达系统中。该转接器由RF-Labs提供，覆盖频率范围从1.2 GHz到46 GHz，适用于多种标准或定制法兰细节的波导孔。

　　主要特点

　　1. 连接器类型和接口选择：

　　提供多种连接器类型和定向选择。

　　支持针脚/插座接口。

　　2. 耦合类型选择：

　　串联与正交型“直流耦合”。

　　正交型“交流耦合”。

　　3. 频率范围：

　　覆盖1.2 GHz至46 GHz，适用于空间应用。

　　4. 热特性：

　　在某些应用中，直流耦合转接器因其优异的热特性而被广泛采用。

　　5. 集成能力：

　　可与波导或同轴绝缘器集成，形成绝缘转接器。

　　应用领域

　　商用海事雷达：用于海上通信和导航系统。

　　空中交通管控：支持航空交通管理和雷达监测。

　　机载卫星通信：用于飞机与卫星之间的通信。

　　空间电信：适用于卫星和空间站之间的通信。

　　规格参数：

波导孔	插入损耗[dB]	回波损耗[dB]	串联启动连接器	正交启动连接器	提供绝缘转接器
WR284	0.12	23	TNC/N	TNC/N	✓
WR229	0.12	23	TNC/N	TNC/N	✓
WR159	0.12	23	TNC/N	TNC/N	✓
WR137	0.12	23	TNC/N	TNC/N	✓
WR112	0.12	23	TNC/N/SMA	TNC/N	✓
WR90	0.15	23	SMA/TNC	SMA/TNC	✓
WR75	0.15	23	SMA/TNC	SMA/TNC	✓
WR62	0.15	23	SMA	SMA	✓
WR51	0.15	23	SMA	SMA	✓
WR42	0.15	23	SMA	SMA	✓
WR34	0.15	23	2.9 mm	2.9 mm	✓
WR28	0.15	23	2.9 mm	2.9 mm	✓
WR22	0.2	23	2.9 mm	2.9 mm	✓

深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、rf射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口RF射频微波/毫米波电子元器件、军用连接器。
