CHA6682-QKB功率放大器UMS

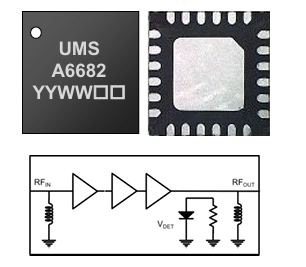

　　CHA6682-QKB功率放大器是由UMS公司生产的一款高性能器件，专为24至27.5GHz频段设计，能够提供高达4W的输出功率。以下是该功率放大器的主要特性和参数介绍：

　　主要特点

　　宽带性能：24-27.5GHz

　　小信号增益：25dB

　　输出功率：在输入功率为+20dBm时达到36dBm

　　ACPR(交调失真)：在输出功率26dBm使用256QAM调制(带宽160MHz)时达到-32dBc

　　DC偏置：Vd=20V (Id=140mA)

　　封装类型：QFN 24引脚，4x4mm²

　　符合RoHS标准，SMD封装

　　电气参数(Tcase = +25°C, Vd = +20V)

　　频率范围：24至27.5GHz。

　　线性增益：25dB。

　　ACPR：-32dBc @ Pout = 26dBm with 256QAM modulation (BW=160MHz)。

　　饱和输出功率：36dBm。

　　功率附加效率(PAE)：26%。

　　输入返回损耗(S11)：-8dB。

　　输出返回损耗(S22)：-11dB。

　　检测电压(Vdetec)：5至1500mV。

　　总静态漏源电流(Idq)：140mA。

　　饱和时的总漏极电流(Id)：1000mA。

　　CHA6682-QKB功率放大器采用GaN-on-SiC HEMT技术制造，具有高效率和高功率密度的特点。其输入和输出端口内部匹配至50Ω，并集成了ESD RF保护，确保了良好的匹配和保护性能。该器件适用于驱动级应用，并包含一个RF功率检测器，非常适合在高频微波应用中作为关键组件使用。
