MMP18641双平衡混频器Teledyne

发布时间：2024-09-02 09:02:45     浏览：593

MMP18641双平衡混频器Teledyne

　　MMP18641是由Teledyne防务电子出品的双平衡混频器，频率范围为6.0至18.0 GHz。它在LO(本地振荡器)和RF(射频)输入端工作，输出为IF(中频)，其特点和规格如下：

　　主要特点：

　　频率范围：

　　LO & RF: 6.0 18.0 GHz

　　IF: DC to 4.0 GHz

　　输入阻塞点(Third Order I.P.)：

　　+12.0 dBm

　　转换损耗：

　　典型值：5.0 dB

　　LO驱动(名义值)：

　　+7.0 dBm

　　隔离度(LO to RF)：

　　40.0 dB

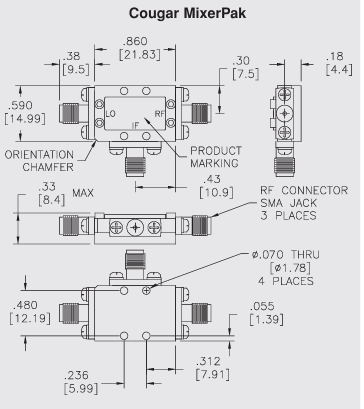

　　封装：

　　密封陶瓷封装 (Seam Sealed Hermetic Package)

　　规格：




      Guaranteed



    -55 to +85℃
   ParameterPortFrequency
   (GHz)		  Typ.
  (dB)		Max.
(dB)

SSB Conversion Loss
   and
fR
fL
8.0 to 11.0
8.0 to 11.0		    4.0
    4.0
5.5
5.5
   SSB Noise FigurefDC to 1.04.0 5.5
fR6.0 to 16.05.0 7.0
f6.0 to 16.05.0 7.0
fDC to 1.05.0 7.0
fR6.0 to 18.07.0 7.0
fL6.0 to 18.07.0 7.0
flpC to 1.07.0 7.0
flDC to 4.08.0 9.0

   Conversion Comp
   Desenitization		fR
Level =+7 dBm
Level =+5 dBm
一		1.0
1.0
fR
    Typ
    (dB)		Min.
(dB)
Isolation
   fL at RfL6.0 to 7.038 32
 fL  at IfL10.0 to 15.035 26
    fR at IfR6.0 to 12.030 12
   fL at RfL8.0 to 18.042 32
fL  at IfL6.0 to 18.025 15
 fR at IfR12.0 to 18.042 35
Third Order Intercept
LO=+7   dBm+12 dBm


　　储存温度：

　　-65°C 至 +150°C

　　峰值RF输入功率：

　　25°C时+22 dBm

　　100°C时降额至+17 dBm

深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。
