MX2412D—4 Gbps 12位2:1多路复用器

发布时间：2018-09-13 16:10:24     浏览：1516

品牌 型号 货期 库存
EUVIS MX2412D 1周 18
如若您需要购买MX2412D，请点击右侧客服联系我们！！！

MX2412D关键特征

12位2:1（总共24:11）多路复用器，每个差分输出位工作超过4 Gbps。
设计用于EuVIS> 8 GSP MUXDACs（如M622H和MDS62H）所需的附加数据复用
在每个差分LVDS输入数据和复位对之间的片上100欧姆端接
•12位差分对输出与上拉电源VCCO，以适应各种高速接口标准
最佳输入数据采样窗口选择（SEL1/SEL2）
●具有输出驱动器启用/禁用控制(CKOE)的互补除2时钟LVDS输出而不中断芯片的内部操作
重置功能以同步多芯片应用
2.2瓦功率消耗

具有暴露垫的QFN封装以增强接地和散热


MX2412D描述

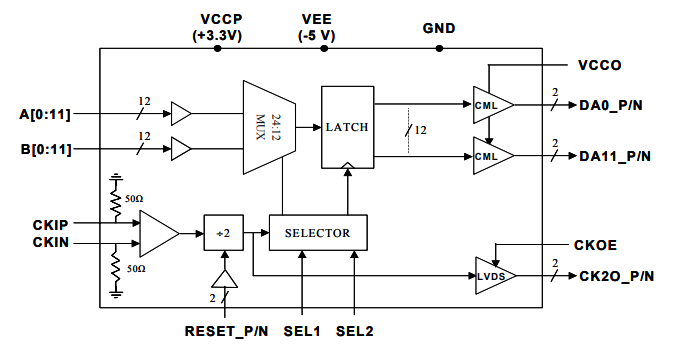

MX2412D是2:1多路复用器的高速12通道。24个差分对数据输入被多路复用到12位差分数据输出。输出驱动器的上拉电源VCCO可用于设置适合于最流行的高速接口标准，如CML或LVDS的输出电平。多路复用器可以以时钟速率＞4 GHz工作。数字数据输入是具有片上100欧姆终端电阻的LVDS。控制引脚SEL1/SEL2选择最佳采样窗口，以适应48对输入数据的各种延迟。提供2分频时钟输出CK2O_P/N和采样相位选择(SEL1和SEL2)以优化采样相位相对于输入数据的对准。复位功能被提供给需要同步来自多个MX2412D芯片的输出的应用。CKOE引脚用于启用/禁用CK2O_P/N时钟输出的输出驱动器，而不中断内部操作，以便于系统应用。
