EPD-4L-SF功分器Electro-Photonics

　　EPD-4L-SF功分器是由ELECTRO-PHOTONICS公司生产的一款高性能、宽频带的4路功率分配器/组合器。该产品的主要特点和规格如下：

　　主要特点

　　方向性: 0°

　　频率范围: 4.0 GHz到8 GHz

　　最大输出功率: 30W

　　高性能: 提供低插入损耗、高隔离度、低驻波比(VSWR)和优秀的幅度及相位平衡。

　　紧凑尺寸: 设计紧凑，便于在有限的空间内安装和使用。

　　性能规格


PARAMETERSPECIFICATION
FREQUENCY RANGE4.0-8 GHz
EXCESS INSERTIONLOSS*0.8dB
ISOLATION18 dB
VSWR1.3
AMPLITUDE BALANCE±0.3 dB
PHASE BALANCE±3°
POWER HANDLINGForward:30W
Reverse:1W

　　应用领域

　　电子战: 适用于电子战系统中的信号分配和组合。

　　雷达: 在雷达系统中用于信号的分发和接收，提高系统效率。

　　测试和测量: 用于模拟多路径信号或进行信号分配测试。

　　机械规格

PARAMETERSPECIFICATION
MATING INTERFACESMA(F)
OPERATINGTEMP-55 TO+85℃
NON-OPERATINGTEMP-55 TO+100 ℃
MATERIAL/FINISHAluminum with black epoxy
resin paint

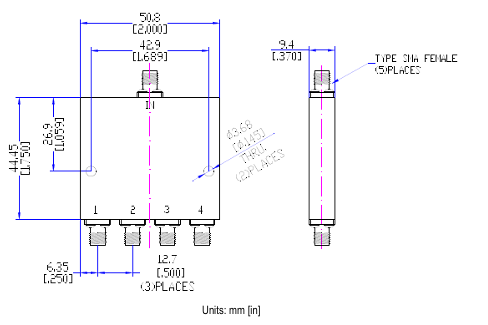

尺寸图：


ELECTRO-PHOTONICS拥有25年的被动射频元件设计与制造经验，产品涵盖混合和定向耦合器、功分器、滤波器、测试板、隔离器、环形器等产品。

深圳市立维创展科技有限公司代理分销Electro-Photonics产品。如若需要Electro-Photonics微波，欢迎点击右侧客服联系我们！！！
