Mi-Wave 922系列A波段谐波混频器
发布时间：2024-08-05 08:47:51 浏览：5902
Mi-Wave 922系列A波段谐波混频器是一款专为毫米波信号下变频设计的高性能混频器。该系列产品采用了肖特基势垒混频二极管技术，能够有效地将高频信号转换为中频信号，适用于广泛的微波和毫米波应用。
主要特点：
1. 可选的LO-IF频率双工器：该混频器配备了可选的LO-IF频率双工器，这有助于优化混频过程中的信号分离和处理。
2. 全波导频段覆盖：提供全面的频率覆盖，确保在各种应用场景中的兼容性和灵活性。
3. 扩展频谱分析仪的有用频率范围：通过使用谐波混频技术，可以扩展频谱分析仪的频率范围，使其能够分析更高频率的信号。
4. 宽带特性：具有宽带性能，能够处理宽频率范围内的信号，适用于多种复杂的通信和测量环境。
应用领域：
5G和6G通信：支持新一代移动通信技术的高频段信号处理。
测试与测量：在研发和生产测试中，用于精确测量高频信号。
移动和卫星通信：用于增强移动和卫星通信系统的信号接收和处理能力。
雷达系统：在雷达应用中，用于高精度信号检测和目标识别。
天气与地球观测：在气象和地球观测领域，用于高分辨率的信号采集和分析。
技术细节：

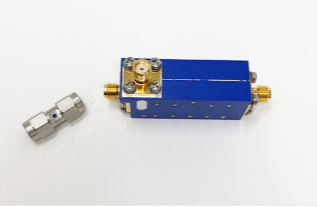

双工器混频器端口连接：使用随附的SMA公对公适配器或低损耗高达12 GHz的短电缆进行连接，确保信号传输的高效和稳定。
转换损耗：转换损耗会根据本振(LO)频率和LO功率电平的变化而变化，这需要在实际应用中进行精确的调整和优化。
产品型号：
| Model | Band | RF
Freguency
(GHz) | LO
Frequency
(GHz) | IF Frequency
(GHz) | LO Power
(dBm) | LO PlusRF
Power | RF Port | LO/F
Port |
| 922A/387 | Ka-Band | 26.5-40 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-28 Waveguide,
UG-599/U Flange | SMA(F) |
| 922B/383 | Q-Band | 33-50 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-22 Waveguide,
UG-383/U Flange | SMA(F) |
| 922U/383 | U-Band | 40-60 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-19 Waveguide,
UG-383/U-M Flange | SMA(F) |
| 922E/387 | E-Band | 60-90 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-12 Waveguide,
UG-387/U-M Flange | SMA(F) |
| 922V/385 | V-Band | 50-75 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-15 Waveguide,
UG-385/U Fange | SMA(F) |
| 922W/387 | W-Band | 75-110 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-10 Waveguide,
UG-387/U-M Flange | SMA (F) |
| 922F/387 | F-Band | 90-140 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-08 Waveguide,
UG-387/U-M Flange | SMA (F) |
| 922D/387 | D-Band | 110-170 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-06 Waveguide,
UG-387/U-M Flange | SMA (F) |
| 922G/387 | G-Band | 140-220 | Option 1:4-20
Option 2:6-20 | Option 1:DC-3
Option 2:DC-5 | 13+ | 13+ | WR-05 Waveguide,
UG-387/U-M Flange | SMA (F) |
