DS855——相位调制直接数字频率合成器

发布时间：2018-09-12 10:54:20     浏览：1697

DS855关键特征
32位频率调谐字和13位相位分辨率
具有11位分辨率的片上DAC
11位调相端口
时钟频率高达2.2 GHz，正弦波产生高达1.2 GHz
50个后端的互补模拟波形输出
最差SFDR＞50 dBC
复位引脚启动第0阶段启动状态
·高速选通以更新频率字和DAC输出频率
高速选通输入由微控制器或DSP芯片控制，用于实时啁啾
频率更新速率与8个时钟周期一样快

3.2瓦的功耗与单-5.0V电源


品牌 型号 货期
EUVIS DS855 3-4周

如若您需要购买DS855，请点击右侧客服联系我们！！！


DS855应用

雷达设计和测试
卫星通信
VSAT
电子战
无线基站
射频信号源的产生
仪表和半导体测试器

先进的通信调制


描述

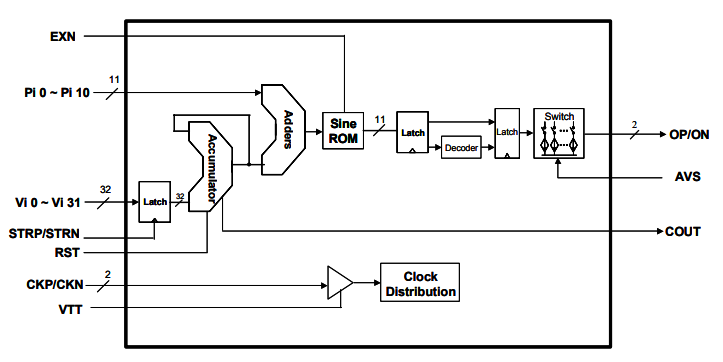

ds855是高速直接数字频率合成器（DDS）与一个32位频率调谐分辨率，11位相位调制输入和11位的幅度分辨率。第一奈奎斯特带中的正弦波可以产生到接近1.2 GHz（在2.5GHz时钟速率）。初始相位可以重置为零度的正弦波开始。该芯片有一对互补输出50Ω后端。输出波形的频率可由三十二个频率控制位VIIO 0~VIY31控制。输出波形的相位可以由11位PI00~PIY10相位调制输入进行调制。的ds855接受互补时钟输入或单端时钟输入的特点50Ω片回到终端用户定义的阈值。频率分辨率位接受TTL或CMOS输入电平。只需要一个5V的电源。
