EPD-2L-SF功率分配器Electro-Photonics

发布时间：2024-07-23 08:34:15     浏览：612

　　EPD-2L-SF是ELECTRO-PHOTONICS公司生产的一款宽带2路(0°)功率分配器/合路器，适用于4.0至8.0 GHz频段，在小型封装中提供卓越的性能。该功率分配器的突出特点包括低插入损耗、小型尺寸以及高隔离度，适用于电子战、雷达、测试和测量等领域。

EPD-2L-SF功率分配器Electro-Photonics

　　特点及应用

　　- 4到8GHz频率范围内的同相功率分配

　　- 紧凑设计

　　- 低插入损耗

　　- 适用于电子战、雷达、测试和测量

　　电气特性

　　频率范围: 4.0 – 8 GHz

　　插入损耗: 最大0.5 dB (Excess IL = Common Port to Output Port IL ) - 3dB)

　　隔离度: 最小20 dB

　　驻波比 (VSWR): 1.25

　　幅度平衡: ± 0.2 dB

　　相位平衡: ± 2°

　　功率处理能力: 正向30 W，反向1 W

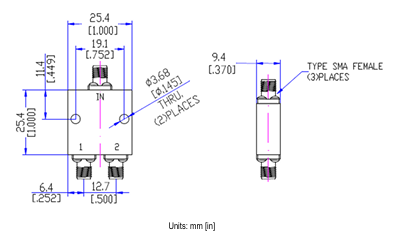

　　机械特性

　　连接接口: SMA (F)

　　工作温度: -55°C 至 +85°C

　　非工作温度: -55°C 至 +100°C

　　材料/涂层: 铝制结构并涂有黑色环氧树脂漆


ELECTRO-PHOTONICS拥有25年的被动射频元件设计与制造经验，产品涵盖混合和定向耦合器、功分器、滤波器、测试板、隔离器、环形器等产品。

深圳市立维创展科技有限公司代理分销Electro-Photonics产品。如若需要Electro-Photonics微波，欢迎点击右侧客服联系我们！！！
