CHP4511-99F数字移相器UMS微波

发布时间：2024-07-12 08:45:47     浏览：5127

　　CHP4511-99F是一款高性能的4位数字移相器，由UMS微波公司设计和制造。这款移相器特别适用于6至18GHz的频率范围，并配备了一个输出单极双通(SPDT)开关，使其在微波应用中具有灵活性和多功能性。

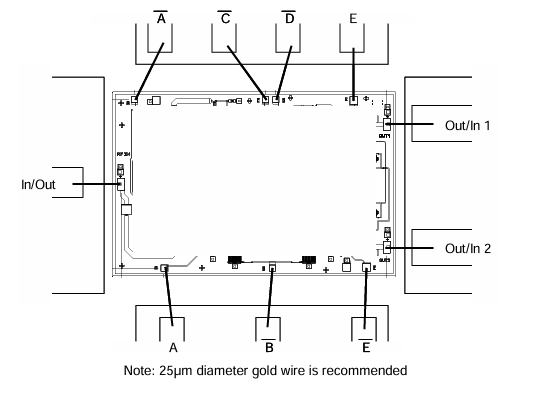

CHP4511-99F数字移相器UMS微波

　　该移相器的核心技术基于PowerpHEMT工艺，这种工艺使用0.25pm的栅极长度，结合衬底、空气桥和电子束栅极光刻技术，确保了产品的高性能和可靠性。CHP4511-99F以芯片形式提供，尺寸为4.62 x 3.0 x 0.1mm，适合集成到各种微波系统中。

　　主要特点包括：

　　- 宽带性能：覆盖6至18GHz的频率范围，提供22.5°的相位步长。

　　- 低损耗：插入损耗小于15dB。

　　- 高输入功率处理能力：能够处理高达22dBm的输入功率，且在-1dB压缩点时可逆。

　　- 自适应控制：支持-5V的控制电压，实现灵活的SPDT开关控制。

　　- 精确的相位控制：相位误差控制在10°p-p以内，确保精确的相位调整。

　　- 控制电压选项：支持-5V和0V的控制电压。

　　CHP4511-99F数字移相器是微波通信、雷达系统和电子战系统等领域的理想选择，其高性能和宽带特性使其能够满足复杂和高要求的应用场景。

深圳市立维创展科技有限公司授权经销UMS微波，针对部分型号的UMS产品提供优质的现货产品库存，欢迎咨询。
