KRYTAR 501822双向耦合器

发布时间：2024-07-10 08:34:25     浏览：5781

　　KRYTAR 501822是一款高性能的同轴双向耦合器，专为在广泛的频率范围内提供精确的功率监控和测量而设计。这款4端口耦合器由两个背靠背的3端口耦合器组成，这种设计使得它能够同时监控正向功率和反射功率，确保了良好的方向性、平坦度和耦合精度。

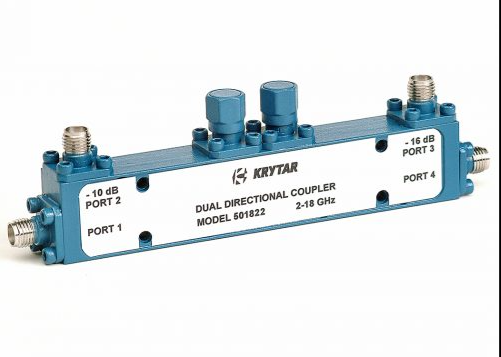

KRYTAR 501822双向耦合器

　　主要特点：

　　宽带频率范围：2.0 至 18.0 GHz，适用于多种应用场景。

　　耦合性能：10 dB ± 1.5 dB 的标称耦合，频率灵敏度为 ± 0.5 dB。

　　低插入损耗：小于 2.0 dB，包括耦合功率。

　　高方向性：大于 15 dB。

　　低VSWR：最大为 1.35。

　　高功率处理能力：20 W 平均功率和 3 kW 峰值功率。

　　标准SMA母连接器：便于集成到现有系统中。

　　紧凑设计：尺寸为 3.75 英寸 x 0.50 英寸 x 0.72 英寸，重量仅为 3.2 盎司。

　　宽工作温度范围：-54°C 至 85°C。

　　应用领域：

　　电子战 (EW)

　　商用无线

　　卫星通信

　　雷达系统

　　信号监测和测量

　　天线波束成形

　　电磁兼容性 (EMC) 测试环境

　　优势：

　　多用途带状线设计：提供出色的耦合性能和宽带操作。

　　紧凑和轻便：适合空间受限的应用。

　　高精度和可靠性：适用于需要精确监控和信号混合的系统。

深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
