F2085-0203-67 SMA母同轴连接器WENTEQ

发布时间：2024-06-27 09:02:17     浏览：585

　　F2085-0203-67是WENTEQ的一款高性能的SMA母同轴连接器，专为同轴隔离器设计。这款连接器的主要特性包括宽频工作范围(1350至2700MHz)，低插入损耗(典型值0.6dB)，以及良好的反向隔离(典型值17dB)。它采用标准的50欧姆阻抗设计，能够处理高达50W的连续波正向功率和10W的反向功率。

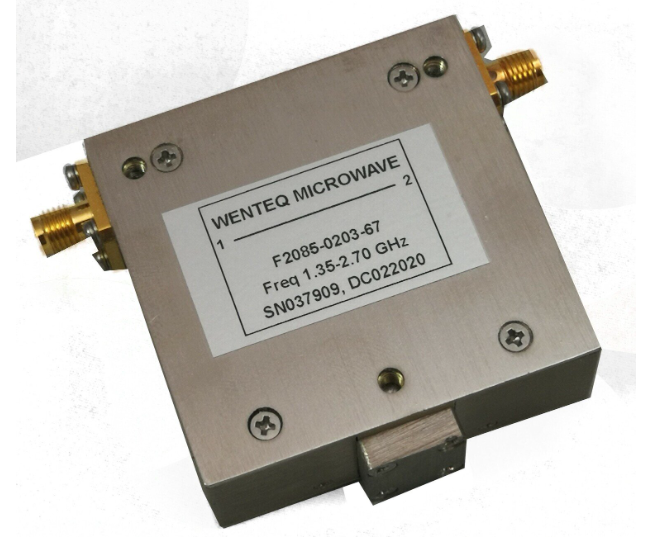

F2085-0203-67 SMA母同轴连接器WENTEQ

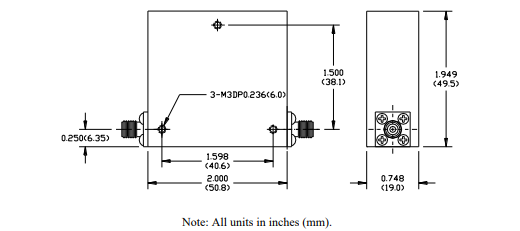

　　机械结构方面，具体尺寸请参考产品图纸，主要尺寸包括1.949英寸(49.5毫米)和0.748英寸(19.0毫米)。

F2085-0203-67 SMA母同轴连接器WENTEQ尺寸

　　这款连接器适用于需要高功率处理能力和稳定信号隔离的射频和微波系统，是工业和军事应用的理想选择。

规格参数：

NoParametersUnitsSpecifications
MinimumTypicalMaximum
1FrequencyRangeGHz1.35
2.70
2InsertionLoss@Room temp.dB
0.40.6
2AInsertion Loss over temp
0.50.7
3Reverse Isolation@room temp.dB17.019.0
3AReverse Isolation over temp
15.018.0
4VSWR @room temp.

1.25:11.35:1
4AVSWR over temp

1.30:11.40:1
5Forwand Power CWWatts

50
6Reverse Power CWWatts

10
7Operating TemperatureC-40
+75
8mpedanceQ
50
9RF Connectors
SMA Female
10Signal Flow Direction
From Port I to Port 2

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，价格优势，欢迎咨询。
