3427-20/234-25/50+双工器KR Electronics

发布时间：2024-05-31 08:39:12     浏览：604

　　KR Electronics 3427-20/234-25/50+双工器是一款工作在19.95MHz和233.9MHz的表面贴装双工器。这种双工器的设计旨在为表面贴装应用提供有效的频率分离，且能适应50欧姆的负载。如有需要，也可提供其他频率的选择。

3427-20/234-25/50+双工器KR Electronics

ParameterBandpass 1Bandpass 2
Center Frequency (Fc）19.95 MHz233.9 MHZ
PortsPort 1 to Port 2 Port 1 to Port 3
Insertion Loss at Fc1 dB max1 dB max
Source Impedance at Port 125Ω
Load Impedance at Port 250  Ω
Load Impedance at Port 350  Ω
3 dB Bandwidth Approximately 10 MHz   Approximately 81 MHz
Loss at 250 MHz75 dB min
Loss at 19.95 MHz
80 dB min
DC Blockin   No DC path to Ground all Ports
   No DC path from Port 1 to Port 2		    No DC path to Ground all Ports
    No DC path from Port 1 to Port 3

　　该双工器的特点包括：

　　- 工作频率：19.95MHz和233.9MHz

　　- 源阻抗为25欧姆

　　- 负载阻抗为50欧姆

　　- 表面贴装设计

　　- 其他频率可供请求

　　典型的性能表现在插入损耗和回波损耗的性能图表中，确保了在整个频谱范围内信号分离最佳，信号损失最小。

　　物理尺寸方面：

　　- 表面贴装包装

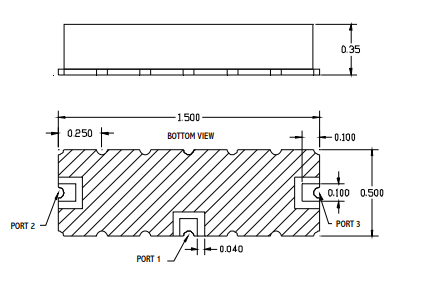

　　- 尺寸：请参阅提供的图表以获取详细尺寸

　　- 引脚温度公差：260°C下10秒

　　这款双工器非常适合需要精确频率分离且最小化信号损失的应用，并且设计用于易于集成到各种电子系统中。

KR Electronics是美国一家资深射频滤波器设计公司，服务于军工与商业市场。其滤波器产品Bandpass Filter(带通滤波器）、Highpass Filters(高通滤波器）、Lowpass Filters（低通滤波器）、Root Cosine Filters(根余弦滤波器)、Notch Filters(陷波滤波器)、Diplexer Filters（双工滤波器）、Equalizers(平衡滤波器）等，产品特色以极低频率和优秀参数著称。

深圳市立维创展科技有限公司授权代理销售KR Electronics滤波器产品。并提供售前和售后技术支持服务，欢迎咨询。
