EC4SBW系列隔离式DC-DC电源模块CINCON

发布时间：2024-05-10 13:47:16     浏览：5833

EC4SBW系列隔离式DC-DC电源模块CINCON

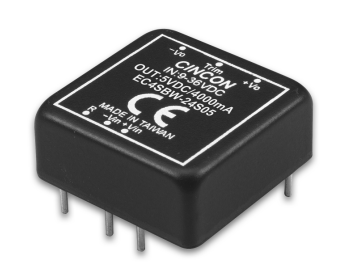

EC4SBW系列隔离式DC-DC电源模块由CINCON公司生产，具备多项主要特性和规格：

1. 功率和转换能力：这是一款20瓦特的4:1输入直流到直流转换器，能够覆盖较大的变化区间。

2. 设计特点：具有1英寸x1英寸x0.4英寸的屏蔽金属外壳，内部元件受到保护，并有利于散热。此外，该模块的效率高达90.5%，在能量转换过程中浪费较少，同时在低负载时也能保持较低的能耗。

3. 功能：具有4:1的输入范围，适应不同电压的输入。同时提供固定和可调频率选项，以适应不同的应用场景。此外，它还提供了多种保护功能，如短路保护、远程控制/断开连接保护等，确保电源稳定且安全。

4. 符合标准：符合CE标准，并满足IEC/EN/UL 62368-1的安全要求。

5. 模型与规格：具体规格包括不同型号比如EC4SBW-24S33、EC4SBW-24S05等，每个型号有不同的输入输出电压、电流和效率等参数。

6. 其他特点：不带有连续电流限制，适用于需要高电流输出的场景。另外，内置电容不含钽，可能意味着在特定的环境或应用中更为稳定或安全。

MODEL
NUMBER		  INPUT
  VOLTAGE		OUTPUT
VOLTAGE		OUTPUT CURRENTINPUT CURRENT%EffCAPACITIVE
LOAD MAX.
MIN.MAXNO LOADFULL LOAD(2)(3)
EC4SBW-24S339-36 VDC3.3 VDC0 mA4500 mA10 mA699 mA8888.55000uF
EC4SBW-24S059-36 VDC5 VDC0 mA4000 mA10 mA920 mA9090.54000uF
EC4SBW-24S129-36 VDC12 VDC0 mA1670 mA10 mA938 mA89891650uF
EC4SBW-24S159-36 VDC15 VDC0 mA1330 mA10 mA933 mA89891300uF
EC4SBW-24D129-36 VDC±12 VDC0 mA+830 mA10 mA938 mA88.588.5800uF
EC4SBW-24D159-36 VDC±15 VDC0 mA+660 mA10 mA926 mA8989   650uF
EC4SBW-48S3318-75 VDC3.3 VDC0 mA4500 mA8 mA349 mA8988.55000uF
EC4SBW-48S0518-75 VDC5 VDC0 mA4000 mA8 mA460 mA90.590.54000uF
EC4SBW-48S1218-75 VDC12 VDC0 mA1670 mA8 mA466 mA89.589.51650uF
EC4SBW-48S1518-75 VDC15 VDC0 mA1330 mA8 mA467 mA89891300uF
EC4SBW-48D1218-75 VDC±12 VDC0 mA+830 mA8 mA469 mA89.588.5800uF
EC4SBW-48D1518-75 VDC+15 VDC0 mA+660 mA8 mA466 mA89.588.5650uF
