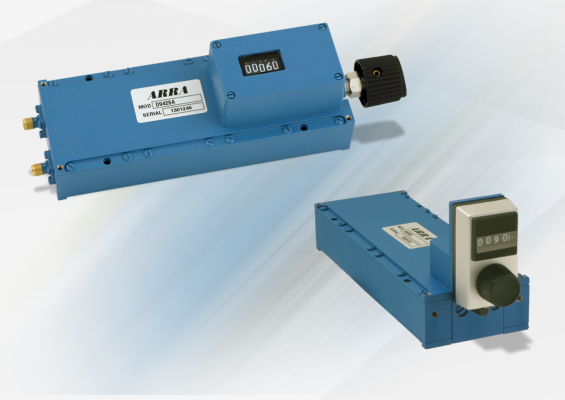

ARRA 9425A直读移相器

发布时间：2024-05-08 08:46:55     浏览：625


　　频率范围：DC至18.0 GHz，适用于多种应用。

　　插入延迟：最小0.88nsec，最大1.10nsec，描述信号通过移相器所需的时间。

　　相位调节：每GHz最小60°，在6 GHz达到360°，可提供精确的相位调整。

　　驻波比(VSWR)：在不同频率下具有良好的性能，1.3至1.6之间。

　　插入损耗：在不同频率下功率损失较小，最大1.0 dB。

　　承受功率：平均功率100瓦，峰值功率5千瓦。

　　连接器形式：SMA Female标准型。

　　材质：整体为铝制，连接器符合MIL-C-39012标准。

　　控制方式：非转换型，可能需要外接设备(如数字计数器)进行控制。

　　安装：提供了圆孔和平滑孔用于安装。

　　表面处理：采用ARRA Blue钢制ML-C-22750增强耐用性和防腐蚀性。

Frequency RangeInsertion DelayMinimum PhaseDimensions - InchesModel No.*
(GHz)(Approx) nsecAdjustmentAB
DC-18.00.88 min60° / GHz5.53.6259425A
1.10 max>360° at 6 GHz
DC-18.00.68 min30° / GHz3.751.8759425B
0.78 max180° at 6 GHz
