IS-0.849 SMA母头0.698-1GHz射频隔离器MECA

发布时间：2024-04-25 09:17:10     浏览：590

　　MECA IS-0.849 SMA母头0.698-1GHz射频隔离器是一款高性能的射频隔离器，旨在保护其他射频元件免受过度信号反射的影响。该隔离器采用磁铁和铁氧体材料制成，具备以下优点：

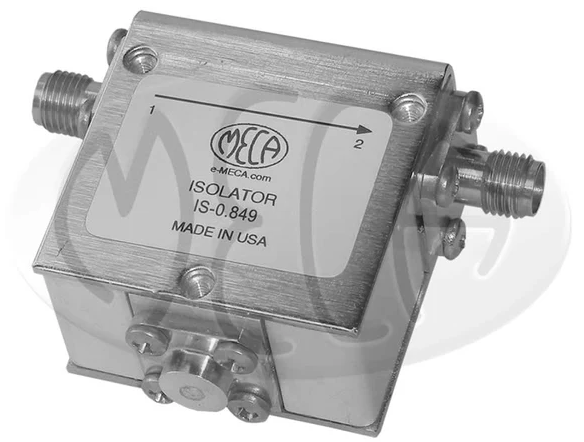

IS-0.849 SMA母头0.698-1GHz射频隔离器MECA

　　1. 电气性能卓越：工作频率范围为0.698-1GHz，VSWR典型值为1.35:1，最大值为1.45:1，插入损耗仅为0.50dB。隔离度高达18dB，有效隔离信号反射，避免干扰其他系统组件。

　　2. 高功率处理能力：平均功率为10W，峰值功率可达750W，适用于高功率应用场景。采用N母连接器，连接性能稳定可靠。

　　3. 优秀的机械性能：不锈钢和镀金铍铜接触针确保良好的导电性能和耐腐蚀性。连接器扭矩为8±1英寸磅，绝缘体采用PTFE材料，具有良好的绝缘性能和耐高温性能。工作温度范围为-20°C至+65°C，适应各种恶劣环境。

　　4. 灵活性和可扩展性强：考虑多种应用需求，用户可根据实际需求调整输出功率，并可咨询工厂了解其他频率范围选择。

ELECTRICAL       SPECIFICATIONS
Frequency
(GHz)		 VSWRInsertion Losslsolation  (dB)Average Power
(W)		Peak Power
(W)
TypMaxTypMaxTypMin
0.698-1.0001.35:11.45:10.500.60181610750

MECHANICAL       SPECIFICATIONS
CONNECTORSStainless Steel,Passivate
CONTACT PINSBeryllium Copper,Gold Plate
CONNECTOR     I.TORQUE8*1 in,bs
NSULATORPTFE
TEMPERATURE-20*℃ to +65℃
WEIGHT (NOMINAL4.802

MECA 在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz，以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
