AD8460高速DAC高电流任意波形发生器ADI

发布时间：2024-04-24 09:23:00     浏览：5647

　　AD8460是一款经过优化的高电压、高功率、高速驱动器，专为在高电压条件下为容性负载提供大输出电流(高达±1 A)和高摆率(高达±1800 V/μs)而设计。该驱动器集成了14位高速DAC、高电压、高输出电流(HV-HI)模拟驱动器以及故障监控和保护电路，非常适合高功率应用，例如任意波形生成器(AWG)、可编程电源和高压自动测试设备(ATE)。

AD8460高速DAC高电流任意波形发生器

　　ADI采用了专有的高压BCDMOS工艺、创新的高压架构以及散热增强型封装，使得AD8460成为高性能驱动器的典范。其数字引擎实现了用户可配置的特性，包括数字输入模式、可编程电源电流以及输出电流、输出电压和结温的故障监控和可编程保护设置。而模拟特性则扩展了其功能，包括外部补偿功能实现无限的容性负载驱动、可编程关断延迟和满量程调整。AD8460采用高达±55 V的高压双电源和5 V的单低压电源供电。

　　主要特性：

　　- 较宽的高电压电源范围：±12 V至±55 V

　　- 高输出能力

　　- 输出电压范围：高达±40 V

　　- 高输出驱动电流：1 A连续

　　- 高摆率：≥1800 V/μs(1000 pF负载)

　　- 大信号带宽：1 MHz

　　- 广泛的编程和诊断功能

　　- 14位分辨率任意波形生成(AWG)模式

　　- 16级模拟模式生成(APG)模式

　　- 数字可编程电流、电压和热故障监控和保护

　　- 具有关断模式的可编程电源电流

　　- 设计导入友好

　　- 具有外部补偿和摆率控制的无限容性负载驱动

　　- 封装：80引脚、12mm x 12mm TQFP

　　- 可安装散热器的EPAD朝上封装

　　- 工作温度范围：-40 °C至+85 °C

　　应用：

　　- 自动测试设备(ATE)

　　- 显示面板形成和测试

　　- 压电驱动器

　　- 可编程电源

深圳市立维创展科技是ADI的经销商。ADI芯片产品供应：放大器、线性产品、数据转换器、音视频产品、宽带产品、时钟和定时IC、光纤和光纤通信产品、接口和间隔、MEMS和传感器、电源和热经管、处置器和DSP、射频和图形处置器、开关和分路器等。

大部分产品，均提供现货库存供货。*部分型号需申请出口许可 ，欢迎咨询！！！

上一篇: 高速模数转换器ADC时钟极性与启动时间

下一篇: ADI AD7606C-18BSTZ同步采样ADC芯片

推荐资讯

  • ​LD162D差分TOSA驱动器（5V）EUVIS
    ​LD162D差分TOSA驱动器（5V）EUVIS 2025-05-19 16:31:50

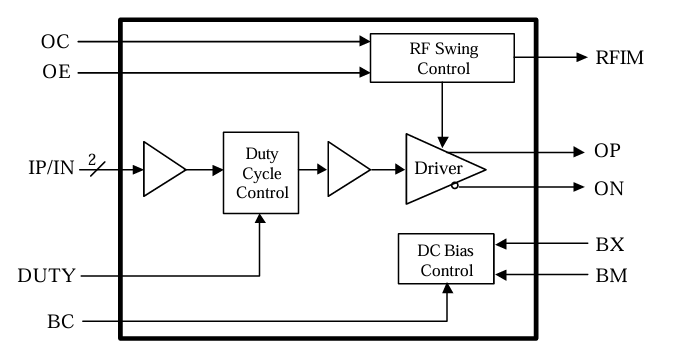

    LD162D是EUVIS设计的5V差分TOSA驱动器，适配高速光纤通信标准，驱动能力出色，能精准驱动激光二极管保障光信号质量，具备差分输出带电阻、可变调制与偏置电流等特性，采用单一+5V电源，应用于光纤通信系统及光模块，助力高速远距离光信号传输与收发。
