W频段以及110GHz毫米波测试级线缆组件解决方案

发布时间：2018-09-03 15:07:52     浏览：2070

随着毫米波的商用产品不断出现，如微波回传和车载雷达等，与之匹配连接的柔性毫米波电缆组件的需求明显。

通常电缆的强度和插损难以兼顾，而市场受限于各相关部件性能挑战和组装的难度，比如介质不良或导线折叠也会产生规律性的问题，而影响产品的电气性能。

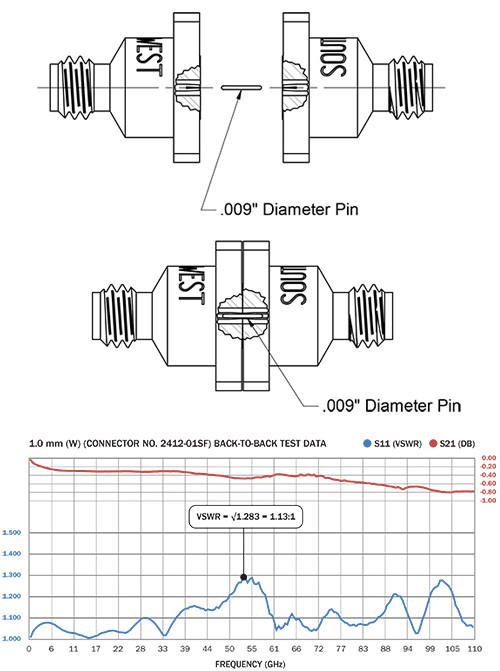

110GHz频率的波长范围为2.10-2.55mm,该频段的连接器中心针参考面的公差是0.051mm，这会导致产品的性能的关键点。因为在生产过程中，如果连接器是盲插式，则其插入的中心针的长度会影响连接器的响应曲线。



另外，组装好的毫米波线缆，如果您已经拥有测试高达110GHz频率的矢量网路分析仪，在下一步测试设备进行测试时，各测试部件新旧状态，也会导致如插损、VSWR以及回损的曲线也会有所差别。当然一个可测试高达110GHz频率的矢量网路分析仪超过40万美元，对应的校准件超过3万美元。

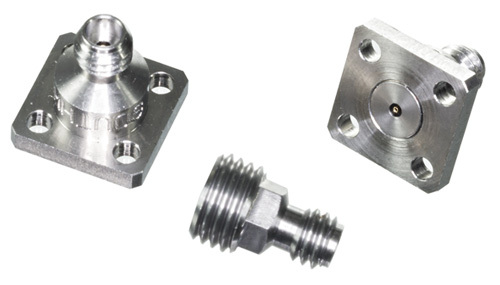

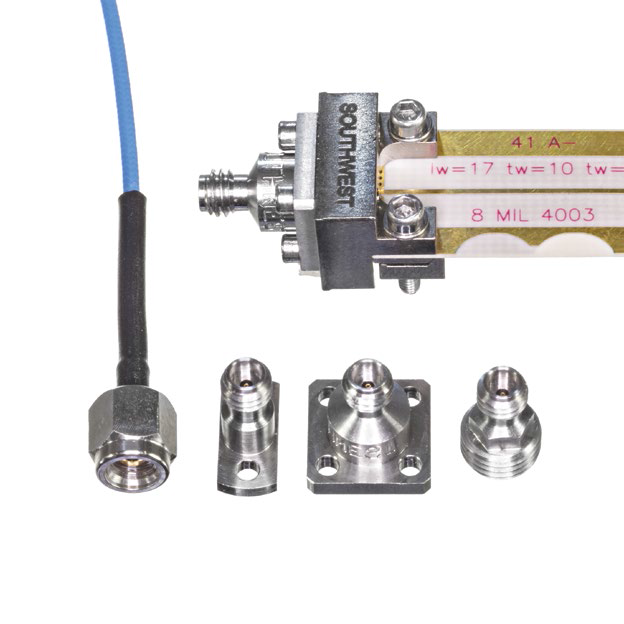

当然，你也可以选择用美国SOUTHWEST的针对110GHz系统测试应用的成品线缆组件— W型1.0mm的线缆组件产品，满足测试DC-110GHz需求，产品型号如下：

1.0 mm JACK (F) to 1.0 mm PLUG (M) ADAPTER: 2430-00SF

1.0 mm PLUG (M) to 1.0 mm PLUG (M) ADAPTER: 2431-00SF

1.0 mm JACK (F) to 1.0 mm JACK (F) ADAPTER: 2432-00SF

1.0 mm JACK (F) TO 0.9 mm PLUG (M) ADAPTER: 245220-00SF

1.0 mm JACK (F) TO 0.9 mm JACK (F) ADAPTER: 245310-00SF


如若您需要购买该产品，请点击右侧客服联系我们！！！


SOUTHWEST产品特性如下：

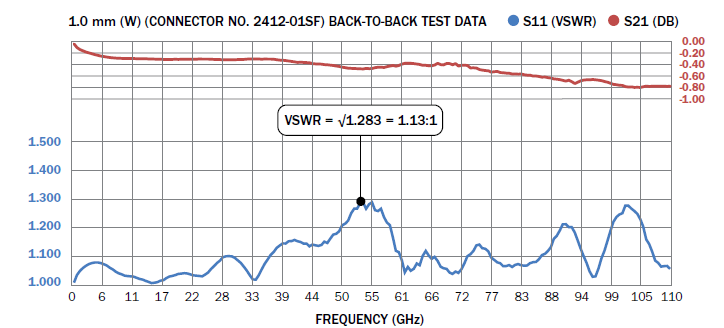

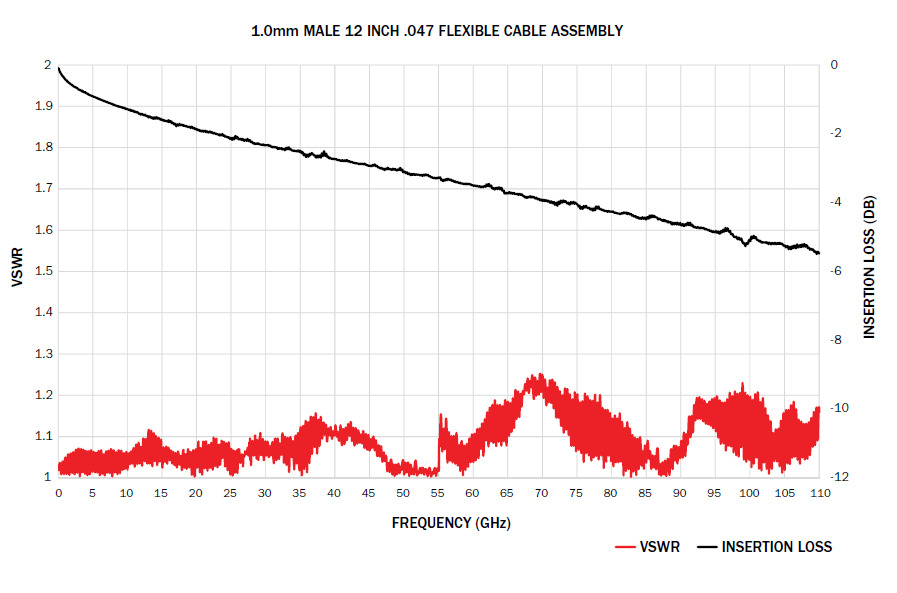

超低驻波比DC to 110 GHz: 1.25:1 Max

DC to 50 GHz - 1:18:1 Max


低插损 0.6 dB Max


低射频泄露≤ -100 dB

耐受更高环境温度-55°C to +165°C

坚固耐用
