DBL20010/30010/40010/50010/60010和N17216-024机架安装耦合器North Hills

发布时间：2024-04-11 08:54:49 浏览：755

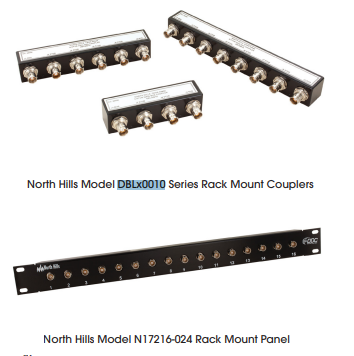

　　DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024机架安装耦合器是由North Hills公司提供的机架式总线耦合器，主要用于实验室测试环境。这些耦合器具有多达6个变压器耦合短截输出端口，可以与不同类型的总线和短截线配置混合和匹配，同时还可以选择带或不带外部端接器的版本。

　　这些耦合器适用于在标准19英寸机架中进行组装，安装简便，可以通过1U支架轻松固定。另外，用户可以选择定制连接器，直接将耦合器安装在任何系统上。

图片4.png 图片5.png

　　这些耦合器的特点包括 1 瓦电阻、工作温度范围为-40ºC至+85ºC、可配置单存根或多存根、使用 Trompeter BJ71 或等效连接器，并且所有产品均按照 MIL-PRF-21038 制造，经过100%测试和认证。

参数：

Paramefer	Value
DtoQD	20%Maximum(250 kHz
Oyeshoot and Ringing	±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall
Common Mode Rejection	-45.0 dB(Min)@1 MHz
Foulf Profection	0.75Z±1%,1 Walt
Turns Rafio	1:1.41
Stub Voltage	1.0V to 14.0V transformer coupled
Operafing Temperafure	40C to +85°℃
Sforage Temperafure	40C to +85°℃
Electrical Notes (see coupler schematic diagram	R1=R2=0.75Z(l wat) Z₂=Nominal Line Impedance of Bus 772

选型：

Descripfion	Model #	Connector
2 Stub Rack Mount Couple	DBL20010	BJ71
3 Stub Rack Mount Couple	DBL30010	BJ71
4 Stub Rack Mount Couple	DBL40010	BJ71
5 Stub Rack Mount Couple	DBL50010	BJ71
6 Stub Rack Mount Coupler	DBL60010	BJ71
Rack Mount Pane	N17216-024	N/A

深圳市立维创展科技是North Hills的经销商，提供North Hills产品领域包含宽带变压器，宽带巴伦变压器，测试级回波损耗桥等，产品原装进口，质量保证，价格优势，欢迎咨询。

详情了解North Hills产品请点击：http ： //www.leadwaytk.com/public/brand/14.html
