Anritsu安立34系列连接器

发布时间：2024-04-11 08:46:10     浏览：779

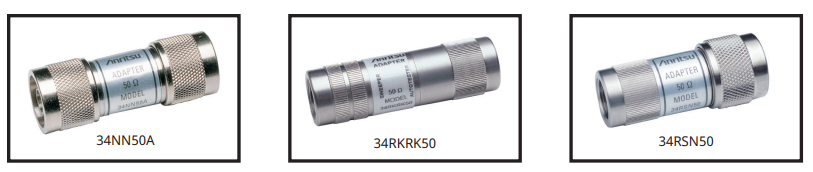

　　34系列DC-60GHz频率连接器

　　34系列DC-60GHz频率范围精密适配器适用于与GPC-7、N型或WSMA接口连接，确保低反射和优异性能在广泛的频率范围内表现出色。


　　主要特点包括：

　　- 低SWR和插入损耗，确保准确性

　　- 兼容GPC-7、N型和WSMA连接器，灵活适配

　　- 平滑过渡设计，最小化信号干扰

　　- 提供50Ω或75Ω阻抗选项，满足不同需求

　　此外，34R系列精密适配器可提供坚固且可靠的连接，适用于连接至WSMA、K连接器或V连接器输出以及Anritsu的SWR自动测试仪和SWR桥等仪器。适配器的外径与N型连接器相同，增强了整个测试装置的机械强度，既提升了可靠性又便于安装操作。

　　关键特点包括：

　　- 提高微波测试装置的稳定性和可靠性

　　- 易于掌握的N型连接器外径

　　- 坚固的测试连接，确保测试数据的可重复性

　　另外，34NMD系列适配器专为仪器测试端口设计，具有强大的机械支持，适用于毫米波连接器接口，确保低驻波比和插入损耗。

　　主要特点包括：

　　- 适合各种毫米波连接器需求

　　- 确保稳定的信号传输和精确的测量数据

　　型号：

Model

Frequency
range (GHz

Connectors

SWR

Dimensions
L(cm)x dia(cm)

  34NN75B

DC to 3

N(m)to N(m)

1.1

6.0x2.2

  34AN50
  4ANF50

DCto 18

GPC-7 to N(m
GPC-7 to N(f)

1.02

4.2x2.2
4.2x2.2

  34NN50A
  34NFNF50

DCto 18

N(m)to N(m)
N(f)to N(f)

1.1

6.0x2.2
4.7x1.6

  34NK50
  34NKF50
  4NFK50
  4NFKF50

DCto 18

N(m)to K(m
N(m)to K(f)
N)to K(m
N(f)to K(f)

1.12

3.8x2.2
3.8x2.2
3.8x1.6
3.8x1.6

  34RSN50

DCto 18

WSMA(m)to N(m)

1.22


  34RKNF50

DC to 18

RK(m)to N(f)

1.40

5.1x1.7

  34RVNF50

DC to 18

RV(m)to N(f)

1.40

5.1x1.7

  34NMDVFNF50

DC to 18

NMD V(f)to N(f)

1.08

3.4x2.0

  34AKNF50

DC to 20

RAK(m)to N(f)

1.5


  34RKRK50

DC to 40

RK(m)to RK(m)

2.00

5.8x1.7

  34RVRK50

DC to 40

kV(m)to RK(m)

2.00

5.8x1.7

  34RVRV50

DC to 60

kV(m)to RV(m)

2.30

5.8x1.7

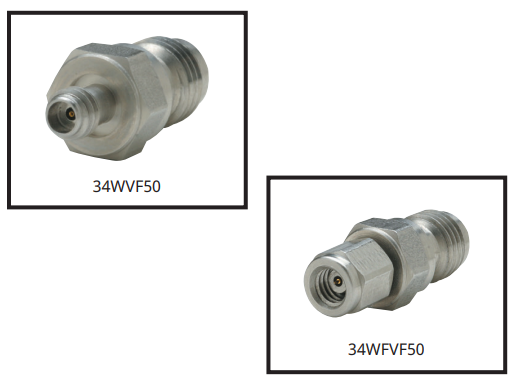

　　34系列W~V连接器

　　34系列W~V连接器覆盖DC至65GHz的频率范围,通过W1连接器和V连接器接口实现高精度的测量。


　　主要特点包括：

　　- 低SWR和插入损耗，确保精确的测量结果

　　- 兼容W1和V型连接器，适用于广泛的应用场景

　　- 提供50Ω阻抗选项，满足不同系统要求

　　型号：

Model

Frequency
Range
(GHz)

Impedance
(Ω)

Connectors

Insertion
LoSS

SWR

34WV50

DC to 65 GHz

50

W1(m)to V(m)

0.5 dB

1.22

34WFV50

DC to 65 GHz

50

W1(f)to V(m)

0.5 dB

1.22

34WVF50

DC to 65 GHz

50

W1(m)to V(f)

0.5 dB

1.22

34WFVF50

DC to 65 GHz

50

W1(f)to V(f)

0.5 dB

1.22

深圳市立维创展科技是Anritsu公司的经销商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。

详情了解Anritsu产品请点击：http://www.leadwaytk.com/brand/12.html
