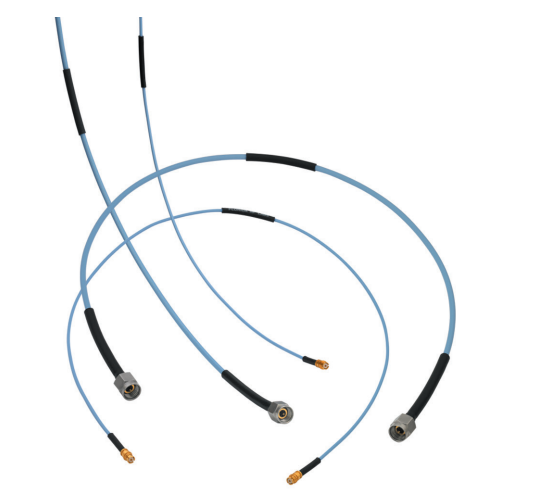

Lab-Flex T系列电缆RF-Labs

发布时间：2024-03-28 08:54:11 浏览：892

　　RF-Labs推出的Lab-Flex T系列电缆是一款低损耗、高频率的电缆，具有最小的相位变化特性，在温度和弯曲度方面表现出色。该电缆在接近室温时的相位响应几乎平坦，且在更广泛的温度范围测试中，如-40°C到85°C，相位变化仅为600ppm。在挠曲过程中，相位保持稳定，使其成为需要信号时序一致性的任何应用的理想选择。

　　Lab-Flex®T电缆专为在温度和机械弯曲下减少相位变化的测试条件而设计。传统固态PTFE电缆绝缘体在-40至+85°C范围内通常具有4000 ppm的相位变化。相比之下，低损耗PTFE电缆在相同温度范围内的相位变化预计可接近1800 ppm。而我们全新的Lab-Flex®T电缆由于独特的绝缘体素材，其ppm仅介于400和600之间，限制了绝缘体的膨胀和收缩。在我们的100T设计中，Lab-Flex®T在室温下表现平稳，展现出优于标准低损耗电缆的相位弯曲特性。

Lab-Flex @T Specifications
General Specifications	Lab Flex@065T	Lab Flex@100T	Lab-Flex@160T	Lab Flex 200T
Diamete	0.056	0.1	0.15	0.189
Frequency,Max (GHz)	50	50	40	31
Loss @5 GHz(dB/100ft)	69.0	41.8	25.5	16.3

Electrical Specifications	Lab Flex@065T	Lab Flex@100T	Lab-Flex@160T	Lab Flex 200T
Impedance,Nominal (Ω)	50	50	50	50
Velocity of Propagation (%)	78.7	80	80.3	84
Shielding Effectiveness,18 GHz(dB/t)	>-100dB	>-100dB	>-90dB	>-90dB
Capacitace (pF/ft	25.8	25.4	25.3	23.8
Delay (ns/ft)	1.29	1.27	1.27	1.2

Mechanical Specifications	Lab Flex@065T	Lab Flex@100T	Lab-Flex@160T	Lab Flex 200T
Weight (lbs/100ft)	0.95	1.4	3.1	3.4
Temperature Range (C)	-65 to +150*	-65 to +150*	-65 to +200*	-65 to +200*
Minimum Bend Radius (inches	0.25	0.35	0.5	1.1

Construction Data	Lab Flex@065T	Lab Flex@100T	Lab-Flex@160T	Lab Flex 200T
Inner Conductor	Solid SPc	Solid SPc	Solid SPc	Solid SPC
Dielectric	Foamed PTFE	Foamed PTFE	Foamed PTEF	Extruded PTFE
First Outer Shield	SPC Flat Spira	SPC Flat Spira	SPC Flat Braid	SPC Flat Braid
Second Outer Shield	SPC Round Braid	SPC Round Braid	SPC Round Braid	SPC Round Braid
Jacket	FEP	FEP	FEP	FEP

　　此电缆适用于多种应用：

　　- 测试电缆

　　- 低损耗跳线

　　- 高频互连件

　　- 移动及固定卫星通信系统

　　- 仪表

　　- 天线系统

　　- 电信系统

　　Lab-Flex®T电缆具有50 GHz的高频率能力，比固体电介质低40%的损耗、卓越的屏蔽效能，焊接套管直至外编织层，具有出色的可靠性。其不锈钢连接器、相位匹配对和可用组、镀银铜导体等特点，进一步突显了其在各种应用中的优势和性能。
