Anritsu 33系列连接器
发布时间：2024-03-22 08:54:36 浏览：699
Anritsu 33系列精密等相适配器可与Anritsu V连接器，K连接器，W1连接器，0.8
mm连接器，WSMA和N型接口进行精确测量。每个适配器都精心构造，非常注重细节和适当的构造，以确保在宽频率范围内的低反射和最佳相位性能。
W1适配器可通过 Anritsu W1 连接器(1.0 mm 连接器)在高达 110 GHz 的宽频率范围内进行精确测量。33 系列W1-W1
适配器提供三种连接器配置：公-公、公-母和母-母。W1 适配器具有空气介电接口和中心导体，中心导体由低损耗 PPO®
塑料珠支撑。当在测试系统中用作测试端口的连接器保护程序时，这些适配器通过减少连接数量来保护测试端口。

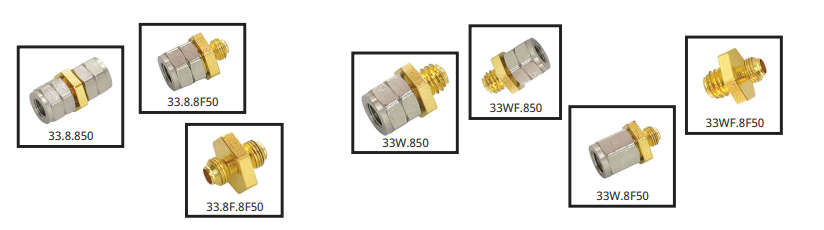

0.8毫米系列适配器
33系列精密0.8毫米适配器可以使用安立0.8毫米连接器进行精确测量可达145 GHz的宽频率范围。33系列0.8mm -
0.8mm适配器可提供三种连接器性别配置:(公-公)，(公-母)和(母-母)。0.8mm适配器具有空气介电接口和中心导体，由专有的低损耗高温支撑头支撑。当用作连接器保护器时，这些适配器通过减少直接连接到测试端口的连接数量来保护系统的测试端口。
0.8毫米波导适配器和0.8毫米-W1适配器
精密0.8 mm波导适配器将标准WR10和WR8波导接口转换为精密同轴0.8 mm连接器接口，从而实现方便的毫米波同轴测量。
0.8mm - W1适配器提供0.8mm连接器和W1连接器之间的接口，并允许两种不同类型的连接器之间的连接。
特性：
•低SWR和插入损耗
•直流至145 GHz，带有0.8 mm连接器接口
•DC至110 GHz，具有W1连接器接口
•DC至70 GHz，带有V型连接器接口
•直流至43.5 GHz，扩展k连接器™接口
•50 Ω阻抗

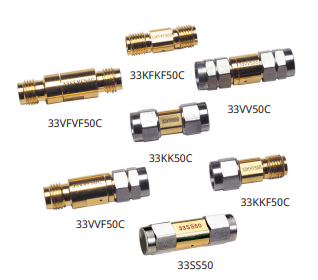

产品型号：
33NFNF50B | DC to 18 | 50 | N(f)-N(f) | 1.09 |
335550 | DC to 26.5 | 50 | WSMA(m)-WSMA(m) | 1.08 to 18 GHz |
1.12 to 26.5 GHz |
335SF50 | DC to 26.5 | 50 | WSMA(m) | 1.08 to 18 GHz |
WSMA(f) | 1.12 to 26.5 GHz |
335FSF50 | DC to 26.5 | 50 | WSMA(f) | 1.08 to 18 GHz |
WSMA(f) | 1.12 to 26.5 GHz |
33KK50C | DC to 43.5 | 50 | K(m)-K(m) | 1.1 |
33KKF50C | DC to 43.5 | 50 | K(m)-K(f) | 1.1 |
33KFKF50c | DC to 43.5 | 50 | K(f)-K(f) | 1.1 |
33VW50C | DC to 70 | 50 | V(m)-V(m) | 1.33 |
33VVF50C | DC to 70 | 50 | V(m)-V(f) | 1.33 |
33VFVF50C | DC to 70 | 50 | V(f)-V(f) | 1.33 |
33WW50 | DC to 110 | 50 | W1(m)-W1(m) | 1.17 to 40 GHz |
1.29 to 65 GHz |
1.38 to 110 GHz |
33WWF50 | DC to 110 | 50 | W1(m)-W1(f) | 1.17 to 40 GHz |
1.29 to 65 GHz |
1.38 to 110 GHz |
33WFWF50 | DC to 110 | 50 | W1(f)-W1(f) | 1.17 to 40 GHz |
1.29 to 65 GHz |
1.38 to 110 GHz |
33W.850* | DC to 110 | 50 | W1(m)-0.8mm(m) | 1.17 to 65 GHz |
1.29 to 80 GHz |
1.43 to 110 GHz |
33W.8F50* | DC to 110 | 50 | W1(m)-0.8 mm(f) | 1171065 GH |
1.29 to 80 GHz |
1.43 to 110 GHz |
33WF.850* | DC to 110 | 50 | W1(f)-0.8mm(m) | 1.17 to 65 GHz |
1.29 to 80 GHz |
1.43 to 110 GHz |
33WF.8F50* | DC to 110 | 50 | W1(f)-0.8 mm(f) | 1.17 to 65 GHz |
1.29to 80 GHz |
1.43 to 110 GHz |
33.8.850* | DC to 145 | 50 | 0.8mm(m)-0.8mm(m) | 1.15 to 40 GHz |
1.22 to 80 GHz |
1.29 to 110 GHz |
1.43 to 145 GHz |
33.8.8F50* | DC to 145 | 50 | 0.8mm(m)-0.8 mm(f) | 1.15 to 40 GHz |
1.22 to 80 GHz |
1.29 to 110 GHz |
1.43 to 145 GHz |
33.8.F8F50* | DC to 145 | 50 | 0.8mm(f)-0.8mm(f) | 1.15 to 40 GHz |
1.22 to 80 GHz |
1.29 to 110 GHz |
1.43 to 145 GHz |
深圳市立维创展科技是Anritsu公司的代理商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。
