​XC9246系列降压DC/DC转换器TOREX

发布时间：2024-01-05 16:58:36     浏览：5262

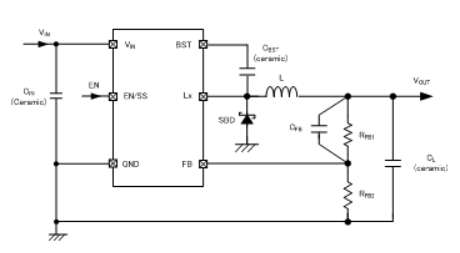

TOREX电源XC9246系列降压DC/DC转换器是内嵌的N-端面驱动晶体管，工作于16V的降压DC/DC转换器IC。实现了输出电流直至1.0A为止高效率稳定电源。负载电容(CL)能够应用陶瓷电容等低ESR电容。

XC9246系列降压DC/DC转换器内嵌的1.0V的基准电压源，能够通过外部电阻值任意地设置输出电压。因此开关频率高至1.2MHz，能够实现外接元器件的小型化。XC9246系列降压DC/DC转换器在内部设置了1.5ms(TYP)的软启动时期，从而通过与EN/SS接插件相连接的电阻和容量，能够任意设置比内部软启动超长的时期。

XC9246系列降压DC/DC转换器内嵌的UVLO功能，在测试电压以下时，能够强制性地停止驱动晶体管工作。短路保护中内嵌的限制电流电路,超温停机电路,短路保护电路。


特征

输入电压范围：4.5V～16V

输出电压范围：1.2V～5.6V(VFB=1.0V)

输出电流：

1A(VIN≧6VandVOUT/VIN≦50%)

1A(VIN<6VandVOUT/VIN≦40%)

工作效率：90%(VIN=12V,VOUT=5V,IOUT=200mA)

频率范围：1.2MHz

最高占空比：80%

带软启动：

内部设置1.5ms

外部设置：适用于外接RC任意地设置

控制方法：PWM控制

短路保护：

电流限制(积分闩锁方式)

超温关闭

短路保护

UVLO：4.15V,5.65V,7.65V

输出电容：陶瓷电容

温度范围：-40℃～+85℃

适应环保规定：与EURoHS规格对应、无铅



型号

UVLO解除电压

工作频率

封装

XC9246B42CER-G

4.15V

1.2MHz

USP-6C

XC9246B42CMR-G

4.15V

1.2MHz

SOT-26W

XC9246B65CER-G

5.65V

1.2MHz

USP-6C

XC9246B65CMR-G

5.65V

1.2MHz

SOT-26W

XC9246B75CER-G

7.65V

1.2MHz

USP-6C

XC9246B75CMR-G

7.65V

1.2MHz

SOT-26W
