​CMPA1E1F060 Ku波段功率放大器CREE

发布时间：2023-12-25 17:02:48     浏览：737

CREE的CMPA1E1F060 MMIC HPA系列借助性能卓越0.15um GaN on SiC制作工艺，兼容高至60W的功率。CMPA1E1F060的频率范围为13.4-15.5GHz，偏向极低Ku波段雷达探测应用以及北斗卫星上行链路和通用型数据链路应用。在饱和状态下，CMPA1E1F060能够实现60W的常见输出功率和26dB的大信号增益值，并可以在各个平台中提供。CMPA1E1F060的目的是-25dBc或更高的IM3水平，能提供25W的输出功率和31dB的增益值，同时保证高效率。CMPA1E1F060提供优异的射频性能和热管理系统，并提供裸芯片和法兰盘封装解决方案，用户可以优化其SWaP-C解析能够满足新一代特殊要求。

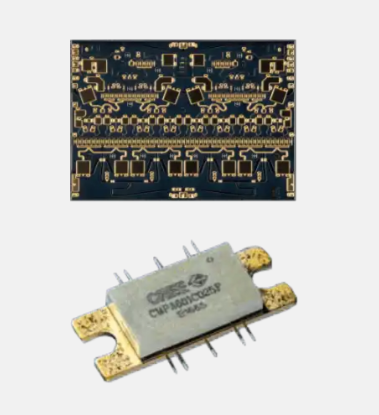

CREE (13).png

特征

高线性功率和效率

兼容高视频带宽特殊要求

优化的大数据产品

应用领域

通用型数据链接

军工用和商用雷达探测

北斗卫星上行链路

产品规格

描述：13.75-15.5GHz，60W GaN MMIC HPA

最低频率(MHz)：13400

最高频率(MHz)：15500

最高值输出功率(W)：60

额定电压(V)：28

模式：封装的MMIC

封装类别：法兰盘、模具

技术性：GaN-on-SiC
