RF-Labs微带隔离器和环行器

RF-Labs微带隔离器和环行器

发布时间：2023-11-30 17:18:12 浏览：994

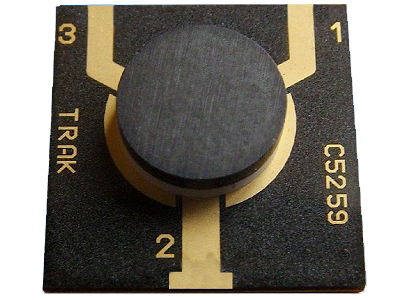

RF-Labs具有独特的传统型，为空间和机载雷达以及工业电信网络应用提供超过700k的微带隔离器和环行器。TRAK的功能性从2.0GHz延伸到32GHz，提供无条件线性产品，包含单结隔离器和环行器及其有限规模的双结隔离器和双工器。

主要优势

无调谐宽带构造

任意铁氧体隔离器或环行器的极低质量

RF-Labs设备使用具备优秀传统的工艺技术材料制作

所有设备都是无条件线性的

满足空间标准且适用混合应用

优异的射频性能

RF-Labs的微带环行器满足REACH和ROHS标准。隔离器通常包含BeO终端。

工作频段 [GHz]	插入损耗 [dB 最大值]	回波损耗 [dB 最小值]	隔离损耗 [dB 最小值]	设备	Notes
2.3至2.5	0.30	21.0	21.0	隔离器	Space Heritage
2.7至3.3	0.30	21.0	21.0	隔离器	Space Heritage
3.4至4.2	0.30	21.0	-	循环器	Space Heritage
5.0至6.0	0.30	21.0	21.0	隔离器
5.2至5.9	0.30	21.0	-	循环器	Space Heritage
5.7至7.1	0.30	21.0	21.0	隔离器	Space Heritage
5.8至6.5	0.30	21.0	21.0	隔离器	Space Heritage
7.2 至 8.5	0.30	21.0	21.0	隔离器	Space Heritage
8.0 至 12.0	0.30	15.0	15.0	隔离器	Space Heritage
8.0 至 12.0	0.30	15.0	-	循环器	Space Heritage
8.5 至 10.5	0.50	19.0	-	循环器	Space Heritage
8.5 至 9.6	0.30	21.0	-	循环器
8.9 至 10.7	0.30	21.0	21.0	隔离器
8.9 至 10.7	0.30	21.0	-	循环器	Space Heritage
9.0 至 10.0	0.30	21.0	21.0	隔离器
9.0 至 10.0	0.30	21.0	-	循环器
9.5 至 11.5	0.30	21.0	21.0	循环器
10.7 至 12.8	0.40	20.0	20.0	隔离器	Space Heritage
12.7 至 14.5	0.40	20.0	20.0	隔离器	Space Heritage
17.7 至 22.0	0.60	18.0	18.0	隔离器	Space Heritage
18.3至22.2	0.40	20.0	20.0	隔离器	Space Heritage
24.0 至 27.0	0.50	19.0	19.0	隔离器	Space Heritage
27.5 至 30.0	0.80	16.0	16.0	隔离器
