​W1-102M/W1-102F接头Anritsu

发布时间：2023-11-29 17:07:03     浏览：717

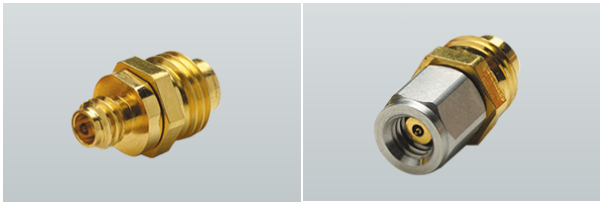

Anritsu的W1-102M/W1-102F接头控制器系列包含凸型和凹型两种类型的W1接头。W1-102M/W1-102F接头配置一个与K和V接头相似的空气电解介质接口。中心导线一端由Anritsu’的特有低损耗、高温度支撑珠支撑，另一端由玻璃弹珠支撑。玻璃弹珠的中心导线延伸至接头背部之外，这样用户可通过端子重叠方式直接把接头连接上微波组件上。用户可以将W1-102M/W1-102F接头背部的螺纹拧入机壳壁内，借此组装W1-102M/W1-102F接头。因为使用了Anritsu’的特有低损耗、高温度塑料珠，因此用户还可将接头焊接到机壳内，从而实现密封式连接。将玻璃弹珠嵌入到接头内部促使Anritsu能够控制珠子端子与中心接头及其珠子端子与微带或共平面波导(CPW)之间的核心接口适配步骤。


特征

极佳的RF性能，工作频段为DC到110GHz

50Ω特性阻抗

低电压驻波比

1mm标准接口

精确的测试性能
