​CHA3024-99F低噪声放大器UMS

发布时间：2023-11-15 17:03:45     浏览：677

UMS的CHA3024-99F是个可调增益控制系统（AGC）基于的分布式低噪声放大器，频率范围在2到22GHZ之间。

CHA3024-99F通常用于广泛的应用中，例如电子战、XandKu点对点无线通信和检测设备。

CHA3024-99F选用0.PHEMT技术，栅极宽度为15um，基板上有通孔、空气桥和光栅光刻技术。

CHA3024-99F以芯片形式提供，输入和输出RF通路可以快速匹配到50ω。


主要特征

宽带性能：2-22GHz

典型线性增益值：15db

Vg2可调式增益值高至30db

P1B:18dBm

Psat:20dbm

OIP3:30dbm

典型相位噪声：3db

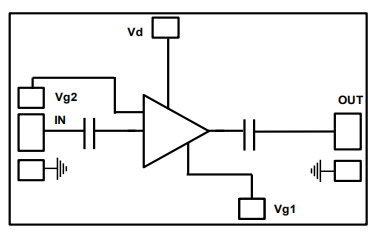

直流电偏置电压：Vd=5Vd=100MA。Va1=-03VandVa2=1.7V

封装尺寸：3.04x1.73x0.1mm
