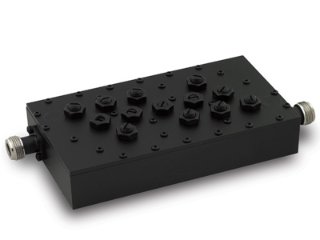

​RF-Labs腔体滤波器

发布时间：2023-11-07 17:14:59     浏览：922

与无源元件滤波器相比较，RF-Labs的腔体滤波器为客户提供较低的插入损耗、陡峭的侧围选择性与更窄的频带宽度。RF-Labs腔体滤波器设计工作频段为30MHz至51GHz，频带宽度选择从小于0.5%到超出66%。

RF-Labs腔体滤波器高“Q”标准及定制设计型号能为军事和商用化提供最低插入损耗和最好的选择性。标准腔体滤波器一般采用铝用作基体金属设计。由于大部分原始金属本质上就是有损耗的，因此RF-Labs腔体滤波器机壳镀银以提升电气性能和电流量。应用黄铜、铜、铝或双金属谐振器来最大限度减少随温度波动的频率漂移。各个过滤器都是根据用户的具体规格实现半定制设计，以便于客户能够以最低成本获得更好的性能。

特征与优势

主要用于VHF至V波段

频带宽度：3dB，从0.5%到66%

高“Q”，低损耗

高功率

螺旋线、梳线、数字间和介质波导

应用领域

军工

商业航天工程

卫星通信

测试与测量

深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口RF射频微波/毫米波电子元器件、军用连接器。

详情了解RF-Labs产品请点击：http://www.leadwaytk.com/brand/32.html


产品系列

中心频率

带宽

温度范围

功率处理

C波段

6GHz

400兆赫

-55 至 85 度 C

10瓦

X波段

10GHz

2000兆赫

-55 至 85 度 C

10瓦

Ku波段

15GHz

3000兆赫

-55 至 85 度 C

10瓦

K波段

22GHz

6000兆赫

-55 至 85 度 C

10瓦

Ka波段波导

35GHz

600兆赫

-45 至 85 度 C

1瓦
