​XC9237系列降压DC/DC转换器TOREX

发布时间：2023-10-11 16:44:37     浏览：5606

TOREX的XC9237系统是能够使用陶瓷电容,内嵌0.42ΩPchMOS驱动晶体管及0.52ΩNchMOS电源开关晶体管的脉宽调制型DC/DC转换器。作业电压范围2.0V～6.0V(A～C系列)，1.8V～6.0V(D～G系列)。XC9237系列降压DC/DC转换器由外部设置输出电压的设备(D/F系列)内嵌0.8V(±2.0%)的基准电压源，由外部电阻能够从0.9V设定好任意输出电压。有内部设置输出电压的设备(A/B/C/E/G系列)，XC9237系列降压DC/DC转换器输出电压范围是0.8V～4.0V之间(±2.0%)，能够以0.05V的间隔设置。

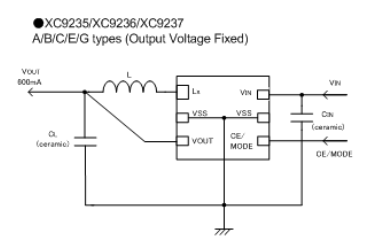

XC9237系列降压DC/DC转换器用作外装器件只选择电感线圈和电容就可以得到输出电流600mA高效率稳定电源。内嵌1.2MHz,3MHz的振荡器，可以根据应用目的选择合理的频率。

XC9237系列降压DC/DC转换器在内部完成了软启动性能和限流功能性的最好调整。休眠时整体电路停止运行能够把损耗电流控制在1.0μA以下。B/F/G系列的软启动功能性能够以0.25ms(TYP.)高速度启动。XC9237系列降压DC/DC转换器内嵌UVLO(Under Voltage Lock Out)功能性当输入电压在1.4V下时，能强制性终止内部PchMOS驱动晶体管作业。此外，B～G系列由CL的释放电能系统在休眠时接通LX-VSS之间内部电源开关以通过自身电阻使CL的电荷释放电能。由此释放电能功能性促使输出电压高速度地返回VSS低电平。

特征

内嵌P-ch驱动器：0.42Ω

内嵌N-ch同步驱动器：0.52Ω

输入电压范围：2.0～6.0V(A/B/C),1.8V～6.0V(D/E/F/G)

输出电压范围：0.8～4.0V

高转化效率：92%(TYP.)

输出电流：600mA

频率范围：1.2MHz、3.0MHz

带软启动：高速度软启动电路

输出电容：瓷片电容

制动方式：手动切换控制方式

性能：CL高速度自动充放电(B/C/D/E/F/G),高速度带软启动(B/F/G)

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html


型号

Type

Output Voltage

Oscillation Frequency

Packages

XC9237A08C0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

WLP-5-03

XC9237A08C4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6EL

XC9237A08CER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6C

XC9237A08CMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

1.2MHz

SOT-25

XC9237A08D0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

WLP-5-03

XC9237A08D4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

USP-6EL

XC9237A08DER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

USP-6C

XC9237A08DMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

SOT-25

XC9237A09C0R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

WLP-5-03

XC9237A09C4R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6EL

XC9237A09CER-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6C

XC9237A09CMR-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

SOT-25

XC9237A09D0R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

WLP-5-03

XC9237A09D4R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6EL

XC9237A09DER-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6C

XC9237A09DMR-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

SOT-25

XC9237A0LC0R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

WLP-5-03

XC9237A0LC4R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6EL

XC9237A0LCER-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6C

XC9237A0LCMR-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

SOT-25

XC9237A0LD0R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

WLP-5-03

XC9237A0LD4R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6EL

XC9237A0LDER-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6C

XC9237A0LDMR-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

SOT-25

XC9237A0MC0R-G

VIN≧2.0V,Standard soft-start

0.95V

1.2MHz

WLP-5-03
