XC9236系列降压DC/DC转换器TOREX

发布时间：2023-09-22 16:36:26 浏览：750

TOREX的XC9236系列能够使用瓷片电容,内嵌0.42ΩPchMOS驱动晶体管及0.52ΩNchMOS开关晶体管的同步整流型DC/DC转换器。XC9236系列降压DC/DC转换器工作频率范围2.0V～6.0V(A～C系列)，1.8V～6.0V(D～G系列)。由外部设置输出电压产品(D/F系列)内嵌0.8V(±2.0%)的基准电压源，由外部电阻值能够从0.9V设计成任意输出电压。有内部设置输出电压产品(A/B/C/E/G系列)，XC9236系列降压DC/DC转换器输出电压范围是0.8V～4.0V之间(±2.0%)，能够以0.05V的间隔设置。

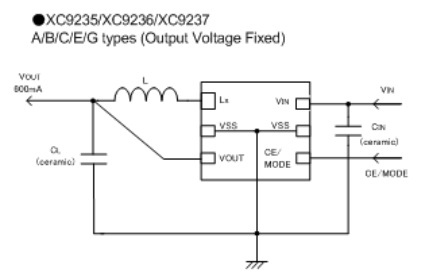

XC9236系列降压DC/DC转换器用作外观元器件只选择电感线圈和电容就可获得输出电流600mA高效率稳定电源。内嵌1.2MHz,3MHz的振荡器，可以根据应用目的选择合理的频率。

XC9236系列降压DC/DC转换器在结构进行软启动性能和限流性能的绝佳调整。待机时整体电路停止运行能够把消耗电流控制在1.0μA以下。B/F/G系列的软启动性能能够以0.25ms(TYP.)高速度启动。内嵌UVLO(UnderVoltageLockOut)性能当输入电压在1.4V以下时，能强制性停止内部PchMOS驱动晶体管作业。此外，B～G系列由CL的充放电模式在待机时连接LX-VSS之间的结构开关以通过调整电阻值使CL的电荷充放电。由此充放电性能促使输出电压高速度地返回VSS电平。

特征

内嵌P-ch驱动器：0.42Ω

内嵌N-ch同步驱动器：0.52Ω

输入电压范围：2.0～6.0V(A/B/C),1.8V～6.0V(D/E/F/G)

输出电压范围：0.8～4.0V

高转化效率：92%(TYP.)

输出电流：600mA

频率范围：1.2MHz、3.0MHz

带软启动：高速度软启动电路

输出电容：瓷片电容

制动方式：PWM/PFM自动选择

性能：CL高速度自动充放电(B/C/D/E/F/G),高速度带软启动(B/F/G)

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html

型号	Type	Output Voltage	Oscillation Frequency	Packages
XC9236A08C0R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	WLP-5-03
XC9236A08C4R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	USP-6EL
XC9236A08CER-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	USP-6C
XC9236A08CMR-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	SOT-25
XC9236A08D0R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	WLP-5-03
XC9236A08D4R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	USP-6EL
XC9236A08DER-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	USP-6C
XC9236A08DMR-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	SOT-25
XC9236A09C0R-G	VIN≧2.0V,Standard soft-start	0.9V	1.2MHz	WLP-5-03
XC9236A09C4R-G	VIN≧2.0V,Standard soft-start	0.9V	1.2MHz	USP-6EL
