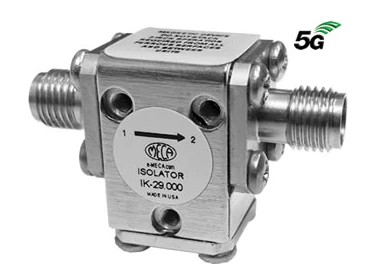

​IK-29.000，2.92 毫米母头，2 瓦，27.0-31.0 GHz

发布时间：2023-09-21 16:43:23     浏览：717

MECA射频隔离器是由磁铁和铁氧体制作而成的双端口无源元件，用来保护其它射频器件避免过多信号反射。MECA提供选用2.92mm母头连接器的IK-29.000隔离器，均值额定功率为2瓦，工作频段为27.000-31.000GHz，而且随时适用提供适合IP67标准化的隔离器。


特征

隔离器的内部承载能力为2W，MECA的高功率IP67系列为50W。

循环器和外部负载能够实现更好的隔离器功率水平。MECA具有极高的高功率负载选择。

标准标称阻抗为50Ω。

可提供相应工作频段。

MECA Electronics在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz,以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司，代理销售MECA微波产品，并提供技术支持服务。

详情了解MECA请点击：http://www.leadwaytk.com/brand/72.html



ELECTRICAL SPECIFICATIONS

Frequency (GHz)

VSWR(Max)

Insertion Loss(dB)(Max)

Isolation(B)

Power (W)

Typ

Max

Typ

Max

Typ

Min

Reflective(Term)

Peak

27.000-31.000

1.20:1

1.25:1

0.50

0.60

22

20

2

30
