​XC9235降压DC/DC转换器TOREX

发布时间：2023-09-12 16:44:13     浏览：5450

TOREX的XC9235系列能够使用陶瓷电容器,内嵌0.42ΩPchMOS驱动晶体管及0.52ΩNchMOS开关晶体管的同步整流型DC/DC转换器。工作电压范围2.0V～6.0V(A～C系列)，1.8V～6.0V(D～G系列)。由外界设置输出电压产品(D/F系列)内嵌0.8V(±2.0%)的参考电压源，由外界电阻可以通过0.9V设定好随意的输出电压。XC9235降压DC/DC转换器有内部设置输出电压产品(A/B/C/E/G系列)，其输出电压范围是0.8V～4.0V之间(±2.0%)，能够以0.05V的间隔设置。

XC9235降压DC/DC转换器用作外观器件只能使用线圈和电容就可以获得输出电流600mA高效率稳定电源。内嵌1.2MHz,3MHz的晶体振荡器，可以根据应用效果选用最好频率。

XC9235降压DC/DC转换器在内部完成了软启动性能和限流功能性的绝佳调整。待机时整体电路停止运行能够把损耗电流控制在1.0μA以下。B/F/G系列的软启动功能性能够以0.25ms(TYP.)快速启动。内嵌UVLO(Under Voltage Lock Out)功能性当输入电压在1.4V以下时，能强制性终止内部Pch MOS驱动晶体管工作。此外，XC9235降压DC/DC转换器B～G系列由CL的充放电功能性在待机时连接LX-VSS之间内部开关以通过自身电阻使CL的电荷量充放电。由此充放电功能性促使输出电压快速地返还VSS电压。

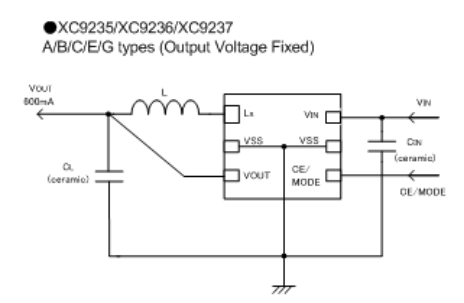

特征

内置P-ch驱动器：0.42Ω

内置N-ch同步驱动器：0.52Ω

输入电压范围：2.0～6.0V(A/B/C),1.8V～6.0V(D/E/F/G)

输出电压范围：0.8～4.0V

高转换效率：92%(TYP.)

输出电流：600mA

工作频率：1.2MHz、3.0MHz

带软启动：高速软启动电路

输出电容：陶瓷电容

控制方式：PWM固定控制

功能：CL高速自动放电(B/C/D/E/F/G),高速带软启动(B/F/G)

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html


型号

Type

Output Voltage

Oscillation Frequency

Packages

XC9235A08C0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

WLP-5-03

XC9235A08C4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6EL

XC9235A08CER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6C

XC9235A08CMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

SOT-25

XC9235A08D0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

WLP-5-03

XC9235A08D4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

USP-6EL

XC9235A08DER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

USP-6C

XC9235A08DMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

SOT-25

XC9235A09C0R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

WLP-5-03

XC9235A09C4R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6EL

XC9235A09CER-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6C

XC9235A09CMR-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

SOT-25

XC9235A09D0R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

WLP-5-03

XC9235A09D4R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6EL

XC9235A09DER-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6C

XC9235A09DMR-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

SOT-25

XC9235A0LC0R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

WLP-5-03

XC9235A0LC4R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6EL

XC9235A0LCER-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6C

XC9235A0LCMR-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

SOT-25

XC9235A0LD0R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

WLP-5-03

XC9235A0LD4R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6EL

XC9235A0LDER-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6C

XC9235A0LDMR-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

SOT-25

XC9235A0MC0R-G

VIN≧2.0V,Standard soft-start

0.95V

1.2MHz

WLP-5-03
