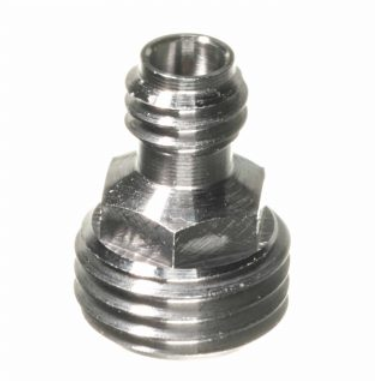

2420-05SF 1.0mm（宽）插孔（母）旋入式阶梯螺纹SOUTHWEST

发布时间：2023-09-08 16:30:37     浏览：605

2420-05SF连接器根据Southwest Microwave严苛的性能质量标准生产制造，经久耐用，具备360°突起屏蔽环，操作温度额定值为-55°C至+165°C。2420-05SF连接器能够在110GHz范围内完成无模式操控，提供适配优良的阻抗、优异的可重复性及其行业内最低VSWR(1.2:1)、插入损耗(0.6dB)和RF渗漏(≤-100dB)。

适用配件：

管脚和电解介质

管脚/标签和电解介质

短针/标签

电气设备：110GHz范围内无模式

低驻波比：

DC至50GHz–最高1:18:1

50至110GHz–最高1:25:1

低射频渗漏≤-100dB

低插入损耗（最高0.6dB）

材质/构造：材料和装饰因产品种类而不同。

操作环境：-55°C至+165°C

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html


发射配件

产品编号

发射类型

介电长度

1490-01G

短销/标签


1490-02G

引脚/标签和电介质

0.187

1490-03G

引脚/标签和电介质

0.125

1490-11G

引脚和电介质

0.187

1490-12G

引脚和电介质

0.125
