​ATM Microwave倍频程隔离器和环行器

发布时间：2023-08-29 16:42:50     浏览：1314

ATM Microwave生产制造一系列专业针对18.3-31.0GHzKa频率段卫星通讯应用的同轴电缆隔离器/环行器。通过提供具备更窄Ka带宽的卫星通讯器件，ATM Microwave可以通过更低成本费用提供具备更好规格尺寸器件。

ATM Microwave生产制造一系列频率高达40GHz的同轴电缆隔离器/环行器。

功率规格主要用于射频隔离器。RF循环器可处置高至峰值功率10倍的功率。

使用2.9mm（阴头）连接器所有的规格均提供双接口配备。

所有的规格均提供双连接点配备。

特征

环境温度-30°C至85°C

ATM标准微波射频循环器/射频隔离器配备SMA母连接器输入输出

针对公输入和母输出，在规格后使用M/F

针对母输入和公输出，在规格后使用F/M

ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。

详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html

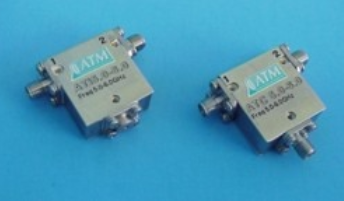

ATM Microwave.png

倍频程型号 - 隔离器和环行器

频率
(GHz)

ISO（分贝）

电流互感器（分贝）

驻波比

功率（瓦）

型号

典型值

最小值

典型值

最大限度

典型值

最大限度

Avg

peak

循环器

隔离器

1.0 - 2.0

20

15

0.35

0.50

1.25

1.35

2

20

ATc1-2

ATi1-2

2.0 - 4.0

20

18

0.40

0.50

1.25

1.30

2

20

ATc2-4

ATi2-4

2.6 - 5.2

20

18

0.40

0.50

1.25

1.30

2

20

ATc2.6-5.2

ATi2.6-5.2

3.0 - 6.0

21

19

0.35

0.40

1.25

1.30

2

20

ATc3-6

ATi3-6

 3.5 - 7.0

20

18

0.35

0.40

1.25

1.30

2

20

ATc3.5-7.0

ATi3.5-7.0

4.0 - 8.0

22

20

0.35

0.40

1.18

1.25

2

20

ATc4-8

ATi4-8

5.0 - 10.0

16

15

0.90

1.00

1.40

1.45

2

20

ATc5-10

ATi5-10

6.0 - 12.4

19

17

0.50

0.60

1.30

1.35

2

20

ATc6-12

ATi6-12

8.0 - 12.4

22

20

0.35

0.50

1.18

1.25

2

30

ATc8-12.4

ATi8-12.4

10.0 - 20.0

17

16

0.60

0.70

1.35

1.40

2

30

ATc10-20

ATi10-20

12.0 - 18.0

22

20

0.45

0.50

1.18

1.25

2

30

ATc12-18

ATi12-18
