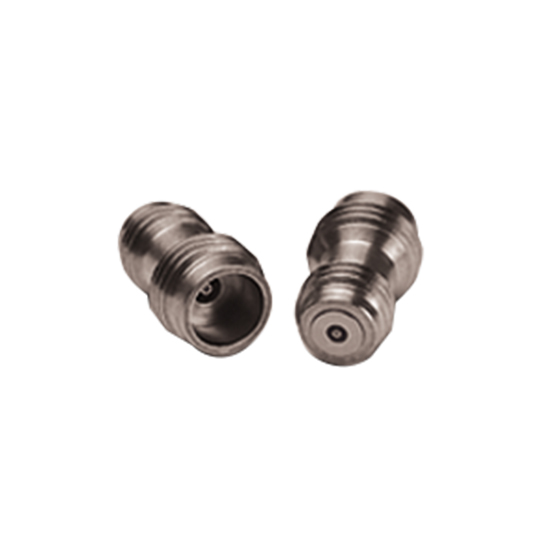

​V102F-R V阴头螺纹拧入式接头Anritsu

发布时间：2023-08-22 16:47:46     浏览：975

Anritsu的V102F-R能够与V100圆珠或V100B密闭式圆珠紧密结合。

中心端子与微电路间连接需通过多种形式之一实现。

Anritsu提供微带弹性触体（"滑动触体"）。V102F-R能够在出现温度波动、碰撞或震动时对连接提供保护。V110-1主要用于微带线宽度为0.15mm微带和共平面波导管。

当适用于共平面波导管时，某些工程师会使用端子叠加设计，这样就能将端子直接焊接到微带线上。操控连续式焊接工艺需将端子连接到微带线上。也可以使用银胶连接端子与微带线。

手动式安装圆珠与接口时所使用的工具有多种。在焊接前操控01-303焊接夹具将圆珠正确放置在机壳内。操控01-304钻头&丝锥套件在机壳内钻取所需要的同心孔。在没有操控微带弹性触体时就会操控V102F-R。当采用微带弹性触体时，可选择01-308钻头&丝锥套件实行此相同操控。

安装了圆珠后，操控01-105A阳型&阴型螺纹拧入施矩套件将V102M和V102F接口拧紧至机壳内。

V102F-R 替代了 V102F

V102F-R满足RoHS规范。其铅、汞、镉、六价铬、多溴联苯和多溴联苯醚的含量都低于欧盟指令2002/95/EC规范的最主要浓度值(MCV)。以下RoHS免除项适用：铅作为铜的合金元素，其含量能达4%(40000PPM)（重量计）

"-R"型号的产品中所包含各种材料都与已停产器件中的材质相同。不仅在原型号后新增了"-R"，以此表示其材质满足RoHS规范。


特征

性能可靠，频率高达65GHz

低压驻波比

低插入损耗

高可靠性

兼容宽度为2.4mm

可在即有网络分析仪上进行全方位测试

Anritsu为毫米波领域历史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波连接器、检波器、限幅器、微波负载、功分器等产品。Anritsu尤其擅长于V波段和W波段毫米波连接器产品。Anritsu公司供应一系列的光无源及有源器件，RF及微波无源及有源器件测量解决方案。

深圳市立维创展科技是Anritsu公司的代理商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。

详情了解Anritsu产品请点击：http://www.leadwaytk.com/brand/12.html
