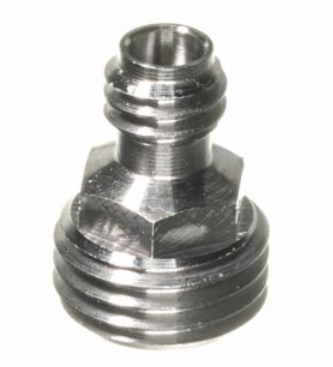

​2420-01SF 1.0mm（宽）插孔（母）旋入式阶梯螺纹SOUTHWEST

发布时间：2023-08-21 17:04:03     浏览：662

2420-01SF连接器根据Southwest Microwave严苛的性能质量标准规定塑造，经久耐用，具备360°突起屏蔽环，2420-01SF操作温度额定值为-55°C至+165°C。2420-01SF连接器能够在110GHz范围之内实现无模式使用，提供配对优良的特性阻抗、优异的重复性及其行业内最低VSWR(1.2:1)、插入损耗(0.6dB)和RF泄漏(≤-100dB)。

特征：

110.0GHz范围之内无模式

低VSWR：

DC至18.0GHz…1.10:1（最高值）

18.0GHz至40.0GHz…1.15:1（最高值）

40.0GHz至50.0GHz…1.18:1（最高值）

50.0GHz至67.0GHz…1.25:1（最高值）

67.0GHz至110.0GHz…1.28:1（最高值）

低插入损耗：最高0.6dB

低射频泄漏≤-100dB

作为连接器保护器时的最小VSWR奉献

相位稳定性

单位之间的性能统一性

耐热等级：-55°C至+165°C

界面：

根据IEC-611696-31

建造：

机壳：不锈钢板，钝化处理

接触点：铍铜(BeCu)镀金，满足MIL-G-45204

中心接触获取：Ultem1000根据ASTMD5205

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html


发射配件

产品编号

发射类型

介电长度

1490-01G

短销/标签


1490-02G

引脚/标签和电介质

0.187

1490-03G

引脚/标签和电介质

0.125

1490-11G

引脚和电介质

0.187

1490-12G

引脚和电介质

0.125
